FAV0220-05

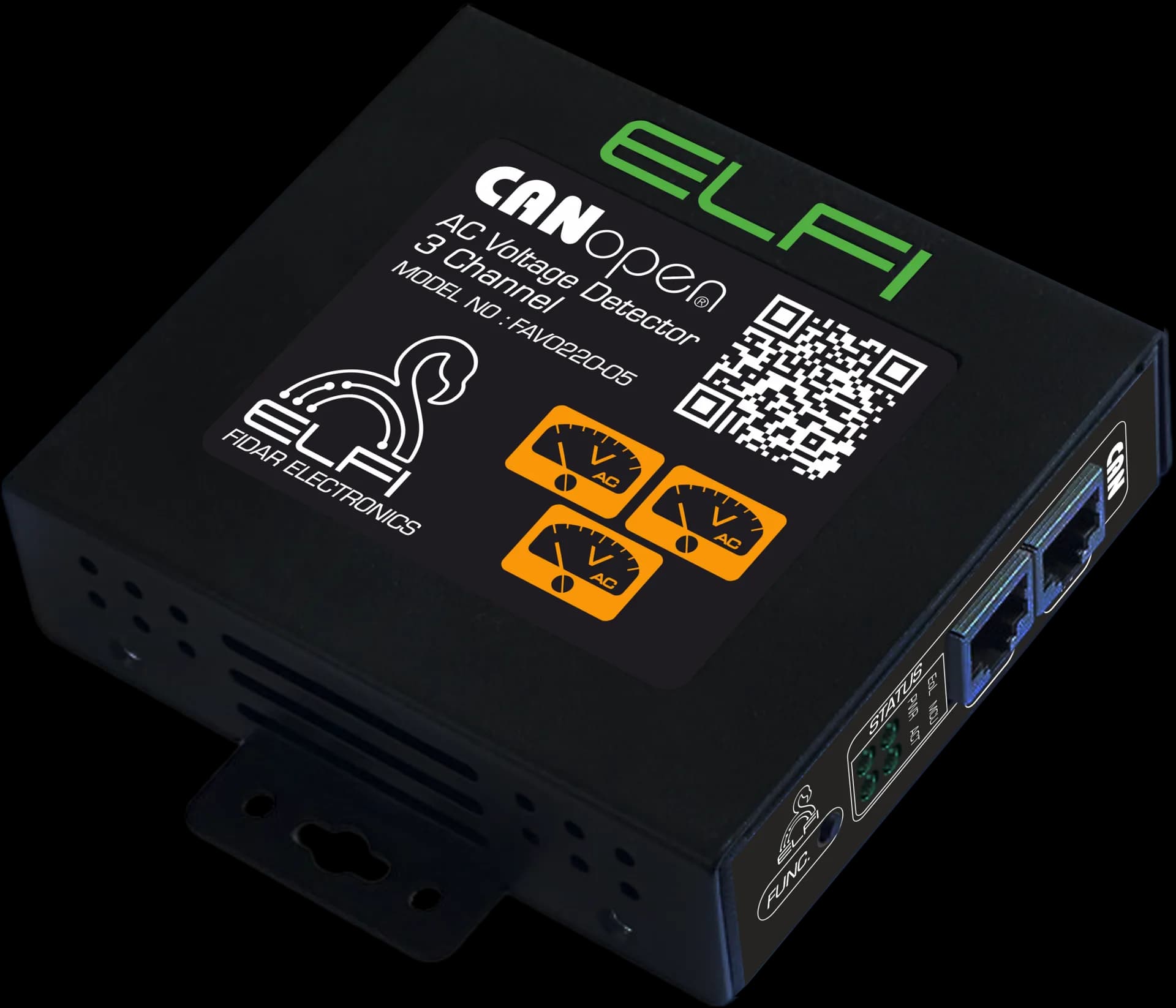

دتکتور ولتاژ متناوب سه کانال
دتکتور ولتاژ متناوب سه کانال ساخت فیدار الکترونیک، برقدار بودن یا نبودن یک خط متناوب تا ۲۲۰ ولت را تشخیص میدهد و زمان هر قطع و وصل را ثبت میکند؛ روی باس CANopen و بهصورت زنجیرهای به دیتالاگر FIDAQUIRE متصل میشود.
تشخیص وجود ولتاژ متناوب تا ۲۲۰ ولت
سه کانال ورودی مستقل روی یک دستگاه
اعلام قطع برق بههمراه ثبت زمان رویداد
پاسخ دوحالتهٔ قطعی، بدون نیاز به تفسیر مقدار
خروجی RJ45 روی باس CANopen
اتصال زنجیرهای تا ۶۴ سنسور روی هر کارت
سازگار با کارت FBC0232-01 و دیتالاگر FIDAQUIRE
برد تا ۵۰۰ متر با نرخ ۱۲۵ کیلوبیت بر ثانیه
دتکتور ولتاژ متناوب برقدار بودن یا نبودن یک خط را تشخیص میدهد. برخلاف سنسور سطح ولتاژ که مقدار عددی میخواند، این دتکتور وضعیت دوحالته اعلام میکند و برای اعلام قطعی برق شهر، تشخیص انتقال بار به ژنراتور یا UPS، و اطمینان از برقدار بودن مدارهای حیاتی به کار میرود. زمان قطع و وصل هر خط ثبت میشود و مدت هر قطعی در گزارش سامانه باقی میماند.
ویژگیهای کلیدی
- تشخیص وجود ولتاژ متناوب تا ۲۲۰ ولت
- سه کانال ورودی مستقل روی یک دستگاه
- اعلام قطع برق بههمراه ثبت زمان رویداد
- پاسخ دوحالتهٔ قطعی، بدون نیاز به تفسیر مقدار
- خروجی RJ45 روی باس CANopen
- اتصال زنجیرهای تا ۶۴ سنسور روی هر کارت
- سازگار با کارت FBC0232-01 و دیتالاگر FIDAQUIRE
- برد تا ۵۰۰ متر با نرخ ۱۲۵ کیلوبیت بر ثانیه
ارتباط و اتصال
- خروجی RJ45 روی باس CANopen با نرخ ۱۲۵ کیلوبیت بر ثانیه
- اتصال زنجیرهای تا ۶۴ سنسور روی کارت FBC0232-01
- تشخیص خودکار قطع سیگنال ورودی و اعلام خطا روی دیتالاگر
موارد استفاده
- اعلام قطعی برق شهر در سایتها و ایستگاههای راه دور
- تشخیص جابهجایی بار به ژنراتور یا UPS
- پایش برقدار بودن مدارهای حیاتی و روشنایی اضطراری
- کنترل وضعیت فیدرهای تابلو توزیع
- پایش سایتهای مخابراتی، دکل BTS و اتاق تجهیزات
- ثبت مدت و تعداد قطعی برق برای گزارشهای نگهداری
نصب و راهاندازی
ورودی به خط تحت پایش موازی بسته میشود و نصب باید توسط برقکار مجاز و با رعایت الزامات ایمنی برق فشار ضعیف انجام شود.
| ابعاد | ارتفاع 3، عمق 12، عرض 10.5 سانتیمتر |
|---|---|
| وزن | 0.3 کیلوگرم |
| دمای کارکرد | -10 تا 45 درجهٔ سانتیگراد |
| دمای نگهداری | -20 تا 60 درجهٔ سانتیگراد |
| رطوبت کارکرد | 0 تا 60 درصد، بدون میعان |
| گارانتی | 2 سال |
| نصب | 2 سوراخ نصب دیواری |
| ورودی | 0 تا 220 ولت AC |
| تعداد ورودی | 3 ورودی |
| خروجی | باس CANopen با کانکتور RJ45 |
دتکتور ولتاژ متناوب برقدار بودن یا نبودن یک خط را تشخیص میدهد. برخلاف سنسور سطح ولتاژ که مقدار عددی میخواند، این دتکتور وضعیت دوحالته اعلام میکند و برای اعلام قطعی برق شهر، تشخیص انتقال بار به ژنراتور یا UPS، و اطمینان از برقدار بودن مدارهای حیاتی به کار میرود. زمان قطع و وصل هر خط ثبت میشود و مدت هر قطعی در گزارش سامانه باقی میماند. این مدل داده را روی باس CANopen میفرستد. سنسورها بهصورت زنجیرهای (Daisy Chain) با یک کابل دوسیمهٔ شیلددار به کارت CANopen مدل FBC0232-01 روی دیتالاگر FIDAQUIRE متصل میشوند؛ بنابراین افزودن ایستگاه جدید به شبکه نیازمند کابلکشی مستقل نیست و هزینهٔ توسعهٔ سامانه کاهش مییابد. کاربردهای رایج: • اعلام قطعی برق شهر در سایتها و ایستگاههای راه دور • تشخیص جابهجایی بار به ژنراتور یا UPS • پایش برقدار بودن مدارهای حیاتی و روشنایی اضطراری • کنترل وضعیت فیدرهای تابلو توزیع • پایش سایتهای مخابراتی، دکل BTS و اتاق تجهیزات • ثبت مدت و تعداد قطعی برق برای گزارشهای نگهداری
