FAC2000-23
سنسور جریان متناوب سه کانال تحت شبکه

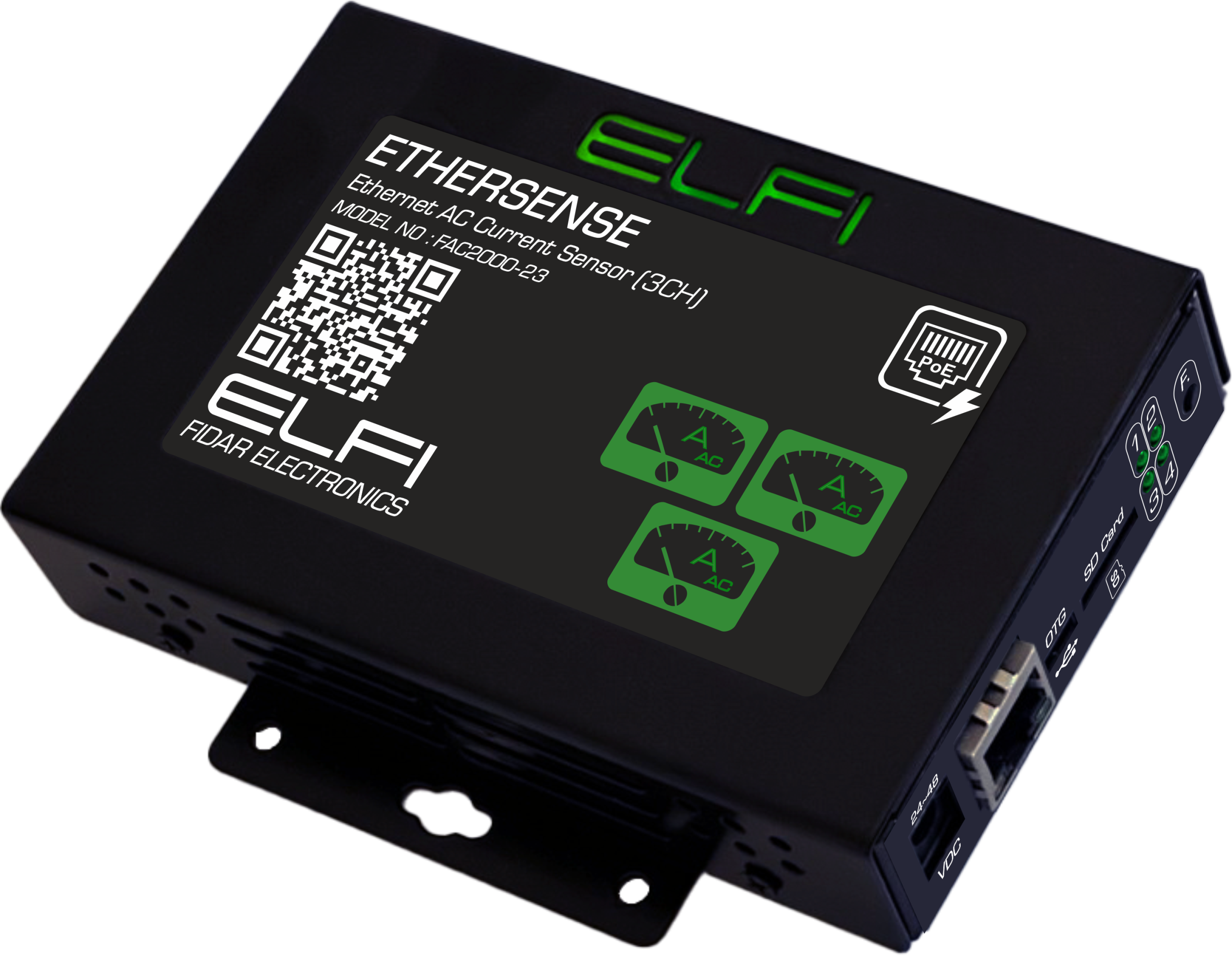

سنسور جریان متناوب سه کانال تحت شبکه ساخت فیدار الکترونیک، مقدار مؤثر جریان متناوب را در محدودهٔ ۰ تا ۵ آمپر میسنجد و با ترانس جریان روی خطوط پرجریانتر نیز قابل استفاده است؛ با نشانی IP اختصاصی و صفحهٔ وب داخلی، مستقل از دیتالاگر کار میکند.
اندازهگیری مقدار مؤثر جریان متناوب، ۰ تا ۵ آمپر
سه کانال ورودی مستقل روی یک دستگاه
قابل توسعه به جریانهای بالاتر با ترانس جریان (CT)
ثبت تغییرات بار و نوسان جریان برای هشدار و روندگیری
نشانی IP اختصاصی و صفحهٔ وب داخلی
تغذیه از PoE یا آداپتور ۴۸ ولت
پشتیبانی از DHCP و نشانی IP ثابت
خروجی SNMP برای PRTG، Zabbix و SolarWinds
سنسور جریان متناوب مقدار مؤثر (RMS) جریان AC عبوری از یک خط را بهصورت پیوسته اندازه میگیرد و آن را برای ثبت، روندگیری و هشدار در اختیار سامانهٔ پایش میگذارد. محدودهٔ پایه ۰ تا ۵ آمپر است و با افزودن ترانس جریان (CT) همین سنسور روی خطوط دهها یا صدها آمپری نیز کار میکند؛ نسبت CT در نرمافزار اعمال میشود و خوانش به آمپر واقعی خط برمیگردد. جریان شاخص اصلی سلامت بار الکتریکی است: از روی روند آن میتوان بار موتور، کارکرد یا خاموشی تجهیز و آغاز خرابی مکانیکی را پیش از توقف خط تشخیص داد.
ویژگیهای کلیدی
- اندازهگیری مقدار مؤثر جریان متناوب، ۰ تا ۵ آمپر
- سه کانال ورودی مستقل روی یک دستگاه
- قابل توسعه به جریانهای بالاتر با ترانس جریان (CT)
- ثبت تغییرات بار و نوسان جریان برای هشدار و روندگیری
- نشانی IP اختصاصی و صفحهٔ وب داخلی
- تغذیه از PoE یا آداپتور ۴۸ ولت
- پشتیبانی از DHCP و نشانی IP ثابت
- خروجی SNMP برای PRTG، Zabbix و SolarWinds
ارتباط و اتصال
- نشانی IP اختصاصی، صفحهٔ وب داخلی و پشتیبانی از HTTP/HTTPS
- تغذیه از PoE یا آداپتور ۴۸ ولت با یک کابل شبکه
- خروجی SNMP برای PRTG، Zabbix و SolarWinds
موارد استفاده
- پایش بار موتورها و پمپها و تشخیص اضافهبار پیش از سوختن
- اندازهگیری مصرف تابلوهای برق و فیدرهای توزیع
- اثبات کارکرد یا خاموشی تجهیز از روی جریان کشیدهشده
- پایش بار اتاق سرور، UPS و مدارهای پشتیبان
- مدیریت انرژی و تفکیک مصرف خطوط تولید
- پایش روشنایی معابر و ایستگاههای پمپاژ
نصب و راهاندازی
سنسور روی دیوار یا ریل تابلو نصب میشود و کابل سیگنال باید از کابلهای قدرت فاصله بگیرد تا نویز القایی روی خوانش اثر نگذارد.
| ابعاد | ارتفاع 3، عمق 14، عرض 10.5 سانتیمتر |
|---|---|
| وزن | 0.5 کیلوگرم |
| دمای کارکرد | -10 تا 80 درجهٔ سانتیگراد |
| دمای نگهداری | -20 تا 80 درجهٔ سانتیگراد |
| رطوبت کارکرد | 0 تا 60 درصد، بدون میعان |
| گارانتی | 2 سال |
| نصب | 2 سوراخ نصب دیواری |
| ورودی | 0 تا 5 آمپر AC، قابل توسعه با ترانس جریان (CT) |
| تعداد ورودی | 3 ورودی |
| خروجی | تحت شبکه (اترنت) |
سنسور جریان متناوب مقدار مؤثر (RMS) جریان AC عبوری از یک خط را بهصورت پیوسته اندازه میگیرد و آن را برای ثبت، روندگیری و هشدار در اختیار سامانهٔ پایش میگذارد. محدودهٔ پایه ۰ تا ۵ آمپر است و با افزودن ترانس جریان (CT) همین سنسور روی خطوط دهها یا صدها آمپری نیز کار میکند؛ نسبت CT در نرمافزار اعمال میشود و خوانش به آمپر واقعی خط برمیگردد. جریان شاخص اصلی سلامت بار الکتریکی است: از روی روند آن میتوان بار موتور، کارکرد یا خاموشی تجهیز و آغاز خرابی مکانیکی را پیش از توقف خط تشخیص داد. این مدل از خانوادهٔ EtherSense است و بهصورت مستقل عمل میکند: نشانی IP اختصاصی دارد، صفحهٔ وب داخلی از طریق مرورگر در دسترس است و راهاندازی آن به دیتالاگر یا نرمافزار واسط وابسته نیست. تغذیه از سوییچ PoE یا آداپتور ۴۸ ولت تأمین میشود و یک کابل شبکه هر دو مسیر داده و تغذیه را منتقل میکند. خروجی SNMP دستگاه در سامانههای پایش شبکه نظیر PRTG، Zabbix و SolarWinds قابل دریافت است. کاربردهای رایج: • پایش بار موتورها و پمپها و تشخیص اضافهبار پیش از سوختن • اندازهگیری مصرف تابلوهای برق و فیدرهای توزیع • اثبات کارکرد یا خاموشی تجهیز از روی جریان کشیدهشده • پایش بار اتاق سرور، UPS و مدارهای پشتیبان • مدیریت انرژی و تفکیک مصرف خطوط تولید • پایش روشنایی معابر و ایستگاههای پمپاژ
FAC2000-23-Usermanual-FA
v1.0 · FA · 1687 KB
