FAC0420-22

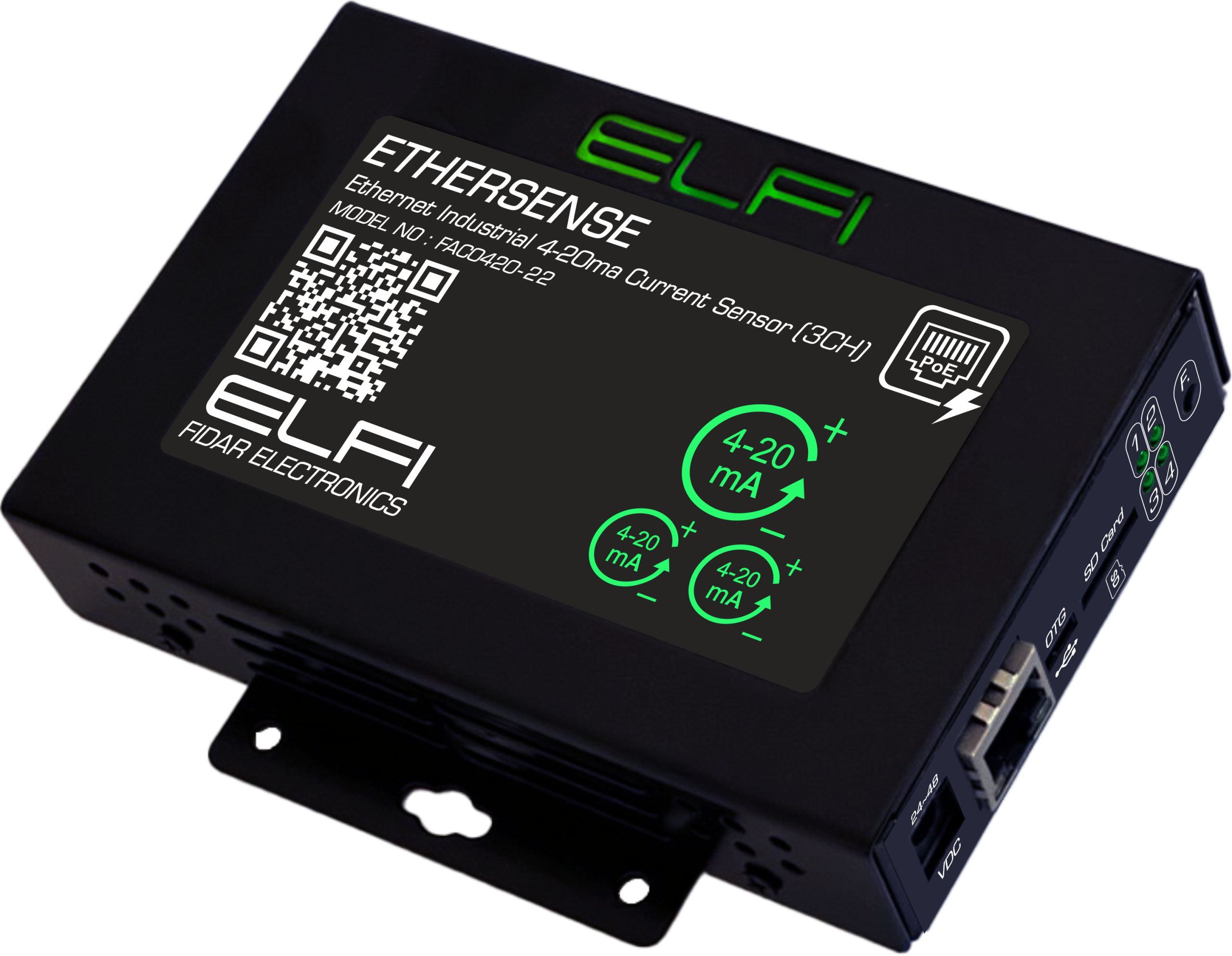

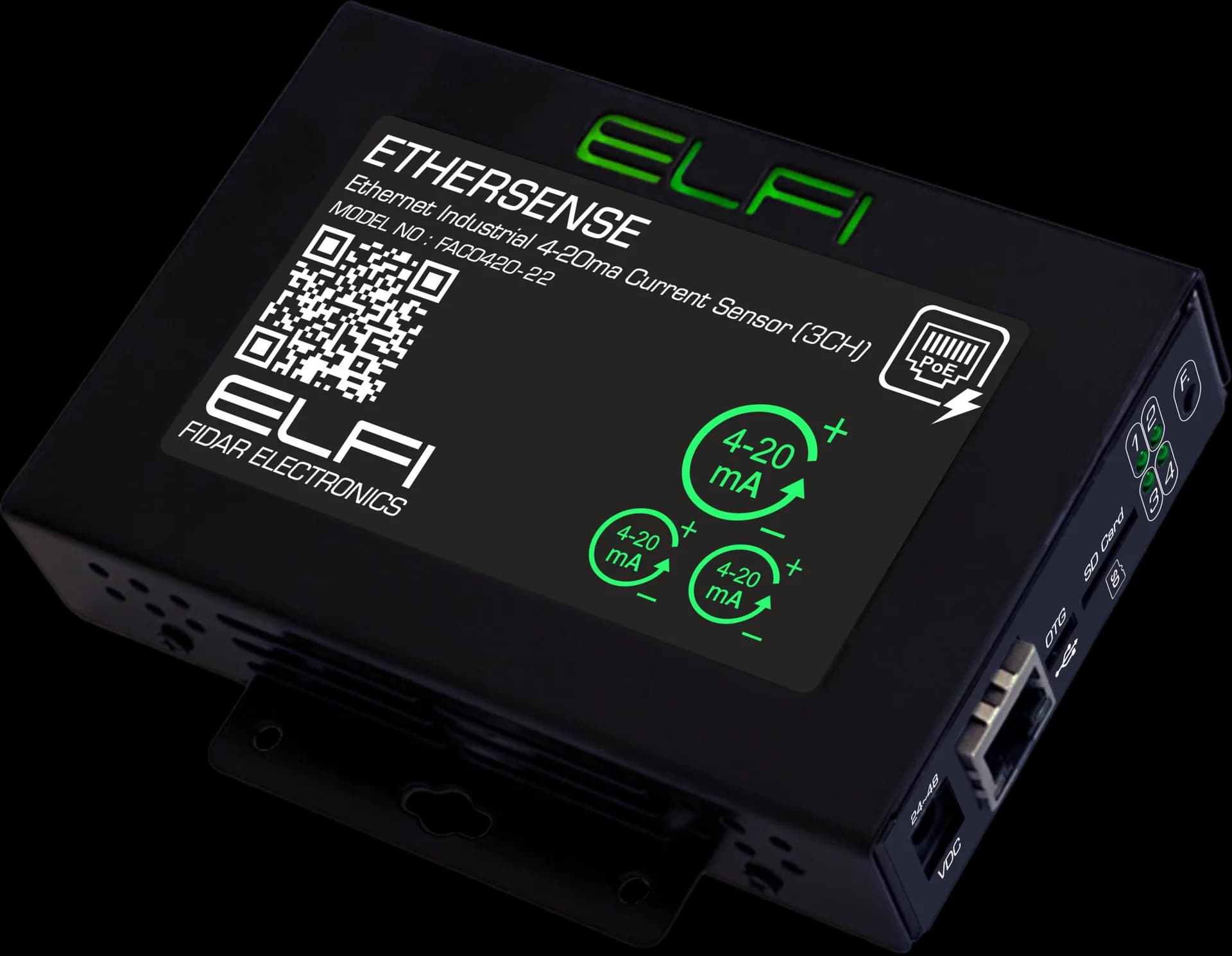

سنسور جریان ۴ تا ۲۰ میلیآمپر سه کانال تحت شبکه
سنسور جریان ۴ تا ۲۰ میلیآمپر سه کانال تحت شبکه ساخت فیدار الکترونیک، سیگنال استاندارد ۴ تا ۲۰ میلیآمپر هر ترانسمیتر صنعتی را میخواند و آن را به واحد فیزیکی نگاشت میکند؛ با نشانی IP اختصاصی و صفحهٔ وب داخلی، مستقل از دیتالاگر کار میکند.
ورودی استاندارد ۴ تا ۲۰ میلیآمپر
سه کانال ورودی مستقل روی یک دستگاه
سازگار با هر ترانسمیتر صنعتی ۴ تا ۲۰ میلیآمپری
تشخیص قطع سیم با سیگنال کمتر از ۴ میلیآمپر
نشانی IP اختصاصی و صفحهٔ وب داخلی
تغذیه از PoE یا آداپتور ۴۸ ولت
پشتیبانی از DHCP و نشانی IP ثابت
خروجی SNMP برای PRTG، Zabbix و SolarWinds
حلقهٔ جریان ۴ تا ۲۰ میلیآمپر استاندارد انتقال سیگنال در ترانسمیترهای صنعتی است: فشار، سطح، دبی، دما، رطوبت، pH و کمیتهای فرآیندی مشابه با همین سیگنال منتقل میشوند. این سنسور خروجی هر ترانسمیتر ۴ تا ۲۰ میلیآمپری را میخواند و آن را وارد سامانهٔ پایش فیدار میکند؛ نگاشت مقدار میلیآمپر به واحد فیزیکی (بار، متر، درجه و مانند آن) در نرمافزار تعریف میشود. در این استاندارد صفر واقعی روی ۴ میلیآمپر قرار دارد: مقدار کمتر از آن به معنای قطع سیم یا خرابی ترانسمیتر است، بنابراین خطا بهصورت جداگانه تشخیص داده میشود و بهعنوان مقدار صفر ثبت نمیشود.
ویژگیهای کلیدی
- ورودی استاندارد ۴ تا ۲۰ میلیآمپر
- سه کانال ورودی مستقل روی یک دستگاه
- سازگار با هر ترانسمیتر صنعتی ۴ تا ۲۰ میلیآمپری
- تشخیص قطع سیم با سیگنال کمتر از ۴ میلیآمپر
- نشانی IP اختصاصی و صفحهٔ وب داخلی
- تغذیه از PoE یا آداپتور ۴۸ ولت
- پشتیبانی از DHCP و نشانی IP ثابت
- خروجی SNMP برای PRTG، Zabbix و SolarWinds
ارتباط و اتصال
- نشانی IP اختصاصی، صفحهٔ وب داخلی و پشتیبانی از HTTP/HTTPS
- تغذیه از PoE یا آداپتور ۴۸ ولت با یک کابل شبکه
- خروجی SNMP برای PRTG، Zabbix و SolarWinds
موارد استفاده
- خواندن ترانسمیترهای فشار، سطح، دبی و دما در فرآیند
- پایش مخازن و خطوط انتقال در صنایع نفت، گاز و پتروشیمی
- اتصال آنالایزرهای محیطزیستی به سامانهٔ پایش
- ایستگاههای پمپاژ و تصفیهخانههای آب و فاضلاب
- اتصال تجهیزات قدیمی به سامانههای پایش مدرن
- پایش کیفیت هوا و سامانههای سنجش آلایندگی
نصب و راهاندازی
مسیر حلقه باید با کابل زوجبههمتابیدهٔ شیلددار اجرا شود و شیلد تنها از یک سمت به زمین متصل گردد تا حلقهٔ زمین ایجاد نشود.
| ابعاد | ارتفاع 3، عمق 14، عرض 10.5 سانتیمتر |
|---|---|
| وزن | 0.5 کیلوگرم |
| دمای کارکرد | -10 تا 80 درجهٔ سانتیگراد |
| دمای نگهداری | -20 تا 80 درجهٔ سانتیگراد |
| رطوبت کارکرد | 0 تا 60 درصد، بدون میعان |
| گارانتی | 2 سال |
| نصب | 2 سوراخ نصب دیواری |
| ورودی | جریان 4 تا 20 میلیآمپر |
| تعداد ورودی | 3 ورودی |
| خروجی | تحت شبکه (اترنت) |
حلقهٔ جریان ۴ تا ۲۰ میلیآمپر استاندارد انتقال سیگنال در ترانسمیترهای صنعتی است: فشار، سطح، دبی، دما، رطوبت، pH و کمیتهای فرآیندی مشابه با همین سیگنال منتقل میشوند. این سنسور خروجی هر ترانسمیتر ۴ تا ۲۰ میلیآمپری را میخواند و آن را وارد سامانهٔ پایش فیدار میکند؛ نگاشت مقدار میلیآمپر به واحد فیزیکی (بار، متر، درجه و مانند آن) در نرمافزار تعریف میشود. در این استاندارد صفر واقعی روی ۴ میلیآمپر قرار دارد: مقدار کمتر از آن به معنای قطع سیم یا خرابی ترانسمیتر است، بنابراین خطا بهصورت جداگانه تشخیص داده میشود و بهعنوان مقدار صفر ثبت نمیشود. این مدل از خانوادهٔ EtherSense است و بهصورت مستقل عمل میکند: نشانی IP اختصاصی دارد، صفحهٔ وب داخلی از طریق مرورگر در دسترس است و راهاندازی آن به دیتالاگر یا نرمافزار واسط وابسته نیست. تغذیه از سوییچ PoE یا آداپتور ۴۸ ولت تأمین میشود و یک کابل شبکه هر دو مسیر داده و تغذیه را منتقل میکند. خروجی SNMP دستگاه در سامانههای پایش شبکه نظیر PRTG، Zabbix و SolarWinds قابل دریافت است. کاربردهای رایج: • خواندن ترانسمیترهای فشار، سطح، دبی و دما در فرآیند • پایش مخازن و خطوط انتقال در صنایع نفت، گاز و پتروشیمی • اتصال آنالایزرهای محیطزیستی به سامانهٔ پایش • ایستگاههای پمپاژ و تصفیهخانههای آب و فاضلاب • اتصال تجهیزات قدیمی به سامانههای پایش مدرن • پایش کیفیت هوا و سامانههای سنجش آلایندگی
