FAC0420-02

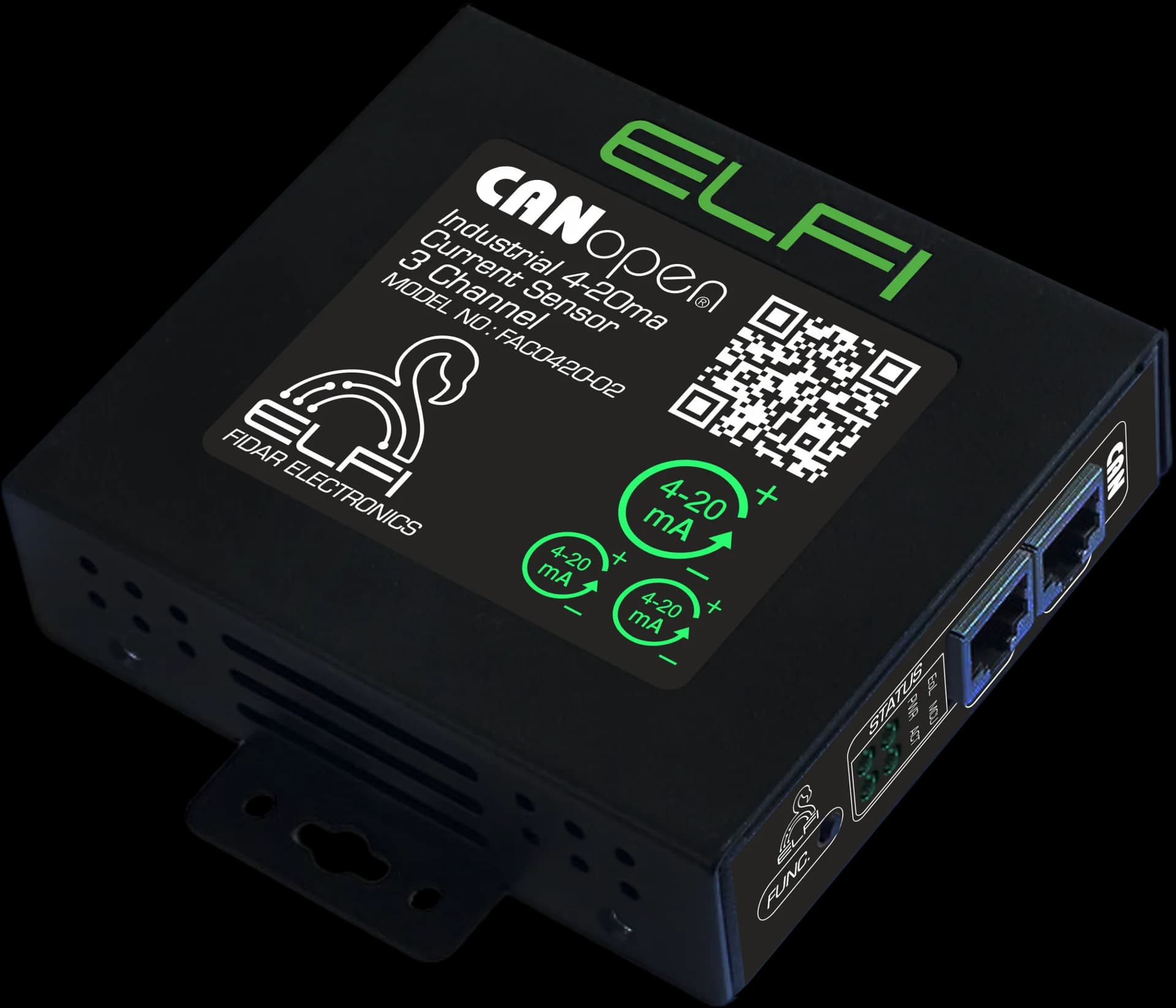

سنسور جریان ۴ تا ۲۰ میلیآمپر سه کانال
سنسور جریان ۴ تا ۲۰ میلیآمپر سه کانال ساخت فیدار الکترونیک، سیگنال استاندارد ۴ تا ۲۰ میلیآمپر هر ترانسمیتر صنعتی را میخواند و آن را به واحد فیزیکی نگاشت میکند؛ روی باس CANopen و بهصورت زنجیرهای به دیتالاگر FIDAQUIRE متصل میشود.
ورودی استاندارد ۴ تا ۲۰ میلیآمپر
سه کانال ورودی مستقل روی یک دستگاه
سازگار با هر ترانسمیتر صنعتی ۴ تا ۲۰ میلیآمپری
تشخیص قطع سیم با سیگنال کمتر از ۴ میلیآمپر
خروجی RJ45 روی باس CANopen
اتصال زنجیرهای تا ۶۴ سنسور روی هر کارت
سازگار با کارت FBC0232-01 و دیتالاگر FIDAQUIRE
برد تا ۵۰۰ متر با نرخ ۱۲۵ کیلوبیت بر ثانیه
سنسور ۴ تا ۲۰ میلیآمپر سه کانال، یک ماژول ورودی آنالوگ صنعتی برای دریافت و پایش همزمان سیگنال سه ترانسمیتر مستقل است. این سنسور امکان اتصال سه تجهیز اندازهگیری با خروجی استاندارد ۴ تا ۲۰ میلیآمپر را فراهم میکند و اطلاعات دریافتی را به سامانه پایش فیداکوایر انتقال میدهد.
ترانسمیترهای فشار، سطح، دبی، دما، رطوبت، pH و سایر تجهیزات اندازهگیری صنعتی میتوانند از طریق سنسور 4-20 میلیآمپر به سیستم پایش متصل شوند. تبدیل مقادیر جریان دریافتی به کمیتهای فیزیکی مانند بار، متر یا درجه سانتیگراد، در نرمافزار سامانه تعریف میشود.
یکی از ویژگیهای مهم استاندارد ۴ تا ۲۰ میلیآمپر، استفاده از مقدار ۴ میلیآمپر بهعنوان صفر زنده (Live Zero) است. به همین دلیل، جریان کمتر از حد مجاز ۴ میلیآمپر میتواند نشانهای از قطع سیم یا بروز خطا در ترانسمیتر باشد. این قابلیت امکان تشخیص خطا را بهصورت جداگانه فراهم میکند و از ثبت اشتباه وضعیت خطا بهعنوان مقدار صفر جلوگیری میکند.
سنسور ۴ تا ۲۰ میلیآمپر سه کانال با پشتیبانی از سه ورودی مستقل، تشخیص جداگانه خطای سیگنال و ارتباط از طریق باس CANopen، راهکاری مناسب برای جمعآوری اطلاعات از چندین ترانسمیتر صنعتی در سیستمهای پایش و اتوماسیون صنعتی است.
ویژگیهای کلیدی سنسور ۴ تا ۲۰ میلیآمپر سه کانال
دارای سه کانال ورودی مستقل برای دریافت سیگنال ترانسمیترهای صنعتی
قابلیت تشخیص مستقل قطع سیم و خطای سیگنال در هر یک از سه کانال ورودی، در صورت کاهش جریان به کمتر از ۴ میلیآمپر.
پشتیبانی از ورودی استاندارد ۴ تا ۲۰ میلیآمپر
سازگار با انواع ترانسمیترهای صنعتی دارای خروجی جریان ۴ تا ۲۰ میلیآمپر
قابلیت تشخیص قطع سیم یا خطای سیگنال با جریان کمتر از ۴ میلیآمپر
مجهز به رابط RJ45 برای ارتباط از طریق باس CANopen
امکان اتصال زنجیرهای تا ۶۴ سنسور روی هر کارت
سازگار با کارت FBC0232-01 و دیتالاگر FIDAQUIRE
پشتیبانی از ارتباط تا فاصله ۵۰۰ متر با نرخ انتقال ۱۲۵ کیلوبیت بر ثانیه
ارتباط و اتصال
سنسور سه کانال ۴ تا ۲۰ میلیآمپر از طریق رابط RJ45 به باس ارتباطی CANopen متصل میشود و اطلاعات اندازهگیریشده را با نرخ انتقال ۱۲۵ کیلوبیت بر ثانیه به سامانه پایش فیداکوایر ارسال میکند.
وجود سه کانال ورودی مستقل در یک ماژول، امکان دریافت اطلاعات از سه ترانسمیتر مجزا را فراهم میکند. همچنین قابلیت اتصال زنجیرهای تا ۶۴ سنسور روی کارت FBC0232-01، توسعه سیستم پایش و جمعآوری اطلاعات از تعداد بیشتری از نقاط اندازهگیری را امکانپذیر میسازد.
این ماژول همچنین قابلیت تشخیص قطع سیگنال ورودی و اعلام وضعیت خطا از طریق دیتالاگر را دارد.
هر یک از سه کانال ورودی قابلیت تشخیص مستقل خطای سیگنال را دارد و وضعیت خطای هر کانال بهصورت جداگانه از طریق دیتالاگر گزارش میشود.
موارد استفاده
خواندن ترانسمیترهای فشار، سطح، دبی و دما در فرآیند
پایش مخازن و خطوط انتقال در صنایع نفت، گاز و پتروشیمی
اتصال آنالایزرهای محیطزیستی به سامانهٔ پایش
ایستگاههای پمپاژ و تصفیهخانههای آب و فاضلاب
اتصال تجهیزات قدیمی به سامانههای پایش مدرن
پایش کیفیت هوا و سامانههای سنجش آلایندگی
نصب و راهاندازی
برای ایجاد ارتباط پایدار و کاهش تأثیر نویزهای الکترومغناطیسی، توصیه میشود مسیر ارتباطی با استفاده از کابل زوجبههمتابیده شیلددار اجرا شود.
شیلد کابل باید تنها از یک سمت به زمین متصل شود تا از ایجاد حلقه زمین (Ground Loop) جلوگیری شود. همچنین رعایت اصول صحیح کابلکشی و اتصال تجهیزات، به افزایش پایداری ارتباط و عملکرد مطمئن سیستم پایش کمک میکند.
| ابعاد | ارتفاع 3، عمق 12، عرض 10.5 سانتیمتر |
|---|---|
| وزن | 0.3 کیلوگرم |
| دمای کارکرد | -10 تا 45 درجهٔ سانتیگراد |
| دمای نگهداری | -20 تا 60 درجهٔ سانتیگراد |
| رطوبت کارکرد | 0 تا 60 درصد، بدون میعان |
| گارانتی | 2 سال |
| نصب | 2 سوراخ نصب دیواری |
| ورودی | جریان 4 تا 20 میلیآمپر |
| تعداد ورودی | 3 ورودی |
| خروجی | باس CANopen با کانکتور RJ45 |
کاربردهای رایج: • خواندن ترانسمیترهای فشار، سطح، دبی و دما در فرآیند • پایش مخازن و خطوط انتقال در صنایع نفت، گاز و پتروشیمی • اتصال آنالایزرهای محیطزیستی به سامانهٔ پایش • ایستگاههای پمپاژ و تصفیهخانههای آب و فاضلاب • اتصال تجهیزات قدیمی به سامانههای پایش مدرن • پایش کیفیت هوا و سامانههای سنجش آلایندگی
FAC0420-02-Usermanual-FA
v1.0 · FA · 1190 KB
