FMP0180-01

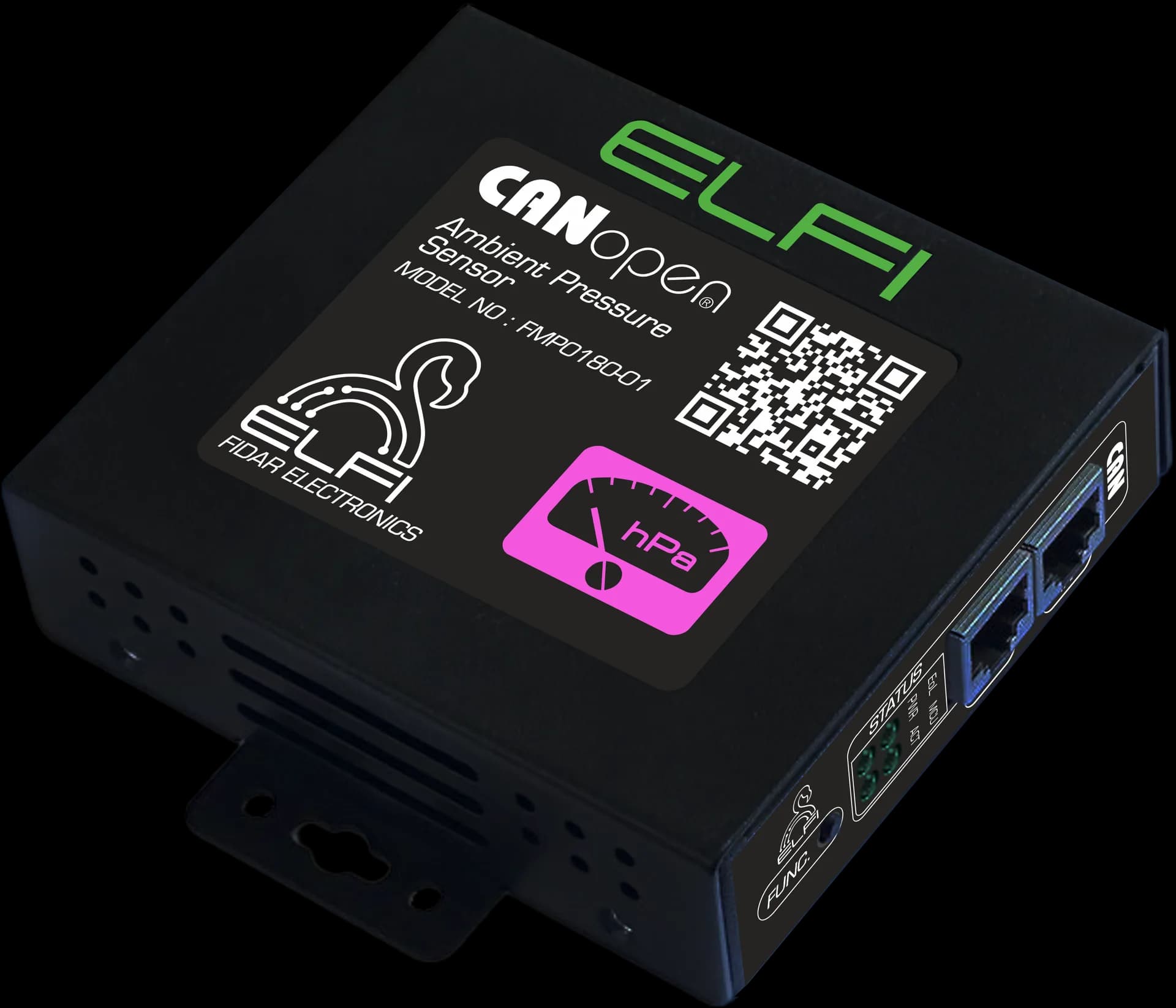

سنسور فشار
سنسور فشار ساخت فیدار الکترونیک، فشار مطلق هوای محیط را در بازهٔ ۳۰۰ تا ۱۱۰۰ هکتوپاسکال اندازه میگیرد؛ روی باس CANopen و بهصورت زنجیرهای به دیتالاگر FIDAQUIRE متصل میشود.
محدودهٔ سنجش ۳۰۰ تا ۱۱۰۰ هکتوپاسکال
مناسب هواشناسی، ارتفاعسنجی و پایش شرایط جوی
خوانش پایدار برای ثبت روند بلندمدت فشار
خروجی RJ45 روی باس CANopen
اتصال زنجیرهای تا ۶۴ سنسور روی هر کارت
سازگار با کارت FBC0232-01 و دیتالاگر FIDAQUIRE
برد تا ۵۰۰ متر با نرخ ۱۲۵ کیلوبیت بر ثانیه
تغذیه و داده روی یک کابل مشترک
سنسور فشار محیط فشار مطلق جو را در بازهٔ ۳۰۰ تا ۱۱۰۰ هکتوپاسکال اندازه میگیرد. روند این کمیت مبنای پیشبینی کوتاهمدت هواست — افت سریع فشار نشانهٔ نزدیکشدن سامانهٔ بارشی است — و در کنار دما و رطوبت، تصویر کامل شرایط جوی سایت را میسازد. از همین مقدار برای تخمین ارتفاع و تصحیح فشار مرجع در محاسبات فرآیندی نیز استفاده میشود. این سنسور فشار مطلق هوا را میسنجد، نه فشار سیال داخل خط لوله یا اختلاف فشار دو فضا.
ویژگیهای کلیدی
- محدودهٔ سنجش ۳۰۰ تا ۱۱۰۰ هکتوپاسکال
- مناسب هواشناسی، ارتفاعسنجی و پایش شرایط جوی
- خوانش پایدار برای ثبت روند بلندمدت فشار
- خروجی RJ45 روی باس CANopen
- اتصال زنجیرهای تا ۶۴ سنسور روی هر کارت
- سازگار با کارت FBC0232-01 و دیتالاگر FIDAQUIRE
- برد تا ۵۰۰ متر با نرخ ۱۲۵ کیلوبیت بر ثانیه
- تغذیه و داده روی یک کابل مشترک
ارتباط و اتصال
- خروجی RJ45 روی باس CANopen با نرخ ۱۲۵ کیلوبیت بر ثانیه
- اتصال زنجیرهای تا ۶۴ سنسور روی کارت FBC0232-01
- تشخیص خودکار قطع سیگنال ورودی و اعلام خطا روی دیتالاگر
موارد استفاده
- ایستگاههای هواشناسی و پایش شرایط جوی سایت
- تخمین ارتفاع و پایش سایتهای مرتفع
- پایش مرجع فشار جو برای محاسبات فرآیندی
- پایش شرایط محیطی انبار دارو و مواد حساس
- کاربردهای کشاورزی و گلخانهای مبتنی بر دادهٔ جوی
- تخمین اختلاف فشار دو فضا با نصب دو سنسور و مقایسهٔ مقادیر
نصب و راهاندازی
سنسور باید در فضایی با تهویهٔ آزاد نصب شود و دهانهٔ آن نباید مسدود یا در معرض جریان مستقیم فن قرار گیرد.
| ابعاد | ارتفاع 3، عمق 12، عرض 10.5 سانتیمتر |
|---|---|
| وزن | 0.3 کیلوگرم |
| دمای کارکرد | -10 تا 45 درجهٔ سانتیگراد |
| دمای نگهداری | -20 تا 60 درجهٔ سانتیگراد |
| رطوبت کارکرد | 0 تا 60 درصد، بدون میعان |
| گارانتی | 2 سال |
| نصب | 2 سوراخ نصب دیواری |
| ورودی | فشار محیط 300 تا 1100 هکتوپاسکال |
| خروجی | باس CANopen با کانکتور RJ45 |
سنسور فشار محیط فشار مطلق جو را در بازهٔ ۳۰۰ تا ۱۱۰۰ هکتوپاسکال اندازه میگیرد. روند این کمیت مبنای پیشبینی کوتاهمدت هواست — افت سریع فشار نشانهٔ نزدیکشدن سامانهٔ بارشی است — و در کنار دما و رطوبت، تصویر کامل شرایط جوی سایت را میسازد. از همین مقدار برای تخمین ارتفاع و تصحیح فشار مرجع در محاسبات فرآیندی نیز استفاده میشود. این سنسور فشار مطلق هوا را میسنجد، نه فشار سیال داخل خط لوله یا اختلاف فشار دو فضا. این مدل داده را روی باس CANopen میفرستد. سنسورها بهصورت زنجیرهای (Daisy Chain) با یک کابل دوسیمهٔ شیلددار به کارت CANopen مدل FBC0232-01 روی دیتالاگر FIDAQUIRE متصل میشوند؛ بنابراین افزودن ایستگاه جدید به شبکه نیازمند کابلکشی مستقل نیست و هزینهٔ توسعهٔ سامانه کاهش مییابد. کاربردهای رایج: • ایستگاههای هواشناسی و پایش شرایط جوی سایت • تخمین ارتفاع و پایش سایتهای مرتفع • پایش مرجع فشار جو برای محاسبات فرآیندی • پایش شرایط محیطی انبار دارو و مواد حساس • کاربردهای کشاورزی و گلخانهای مبتنی بر دادهٔ جوی • تخمین اختلاف فشار دو فضا با نصب دو سنسور و مقایسهٔ مقادیر
FMP0180-01-Usermanual-FA
v1.0 · FA · 1046 KB
