FAV0220-23

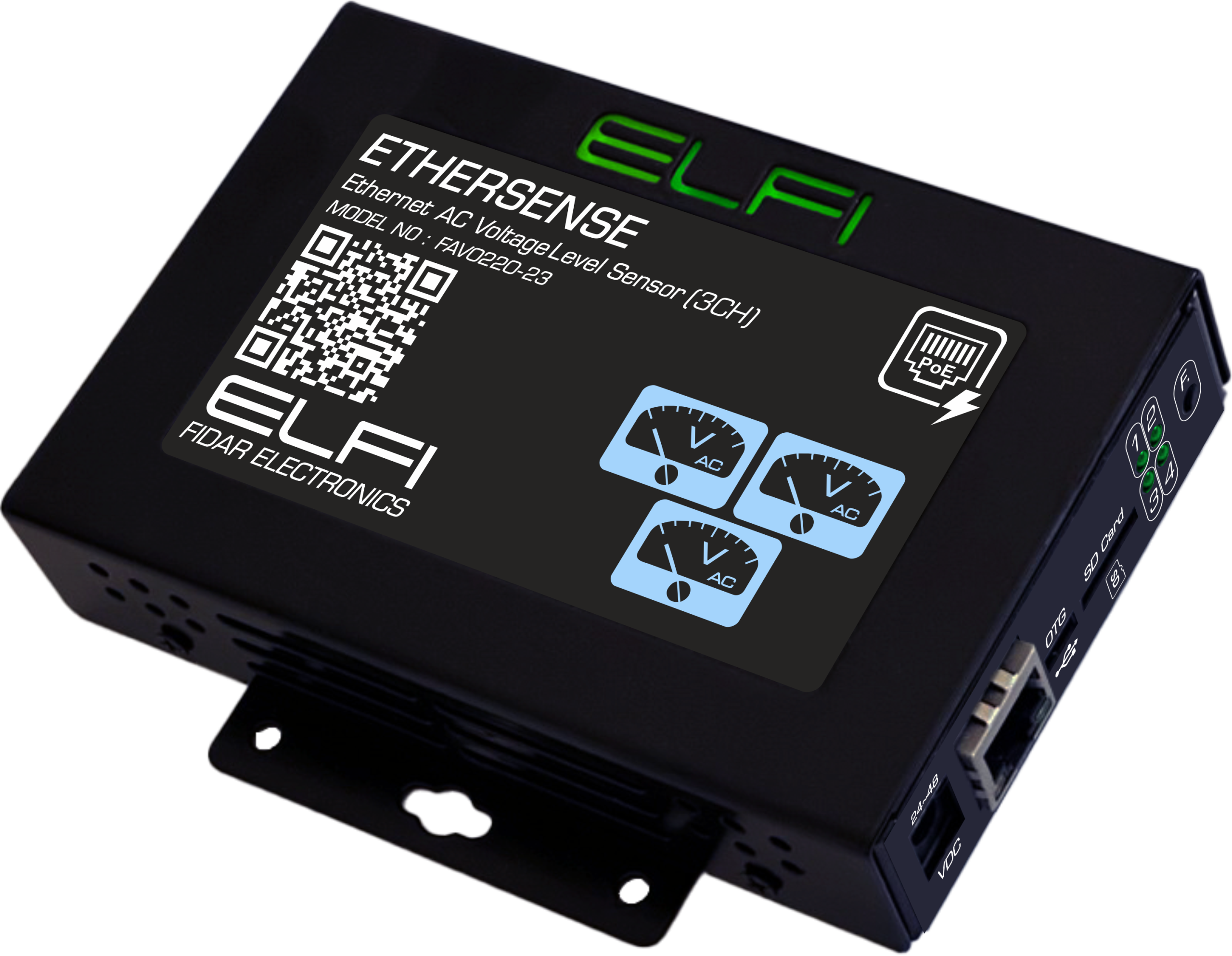

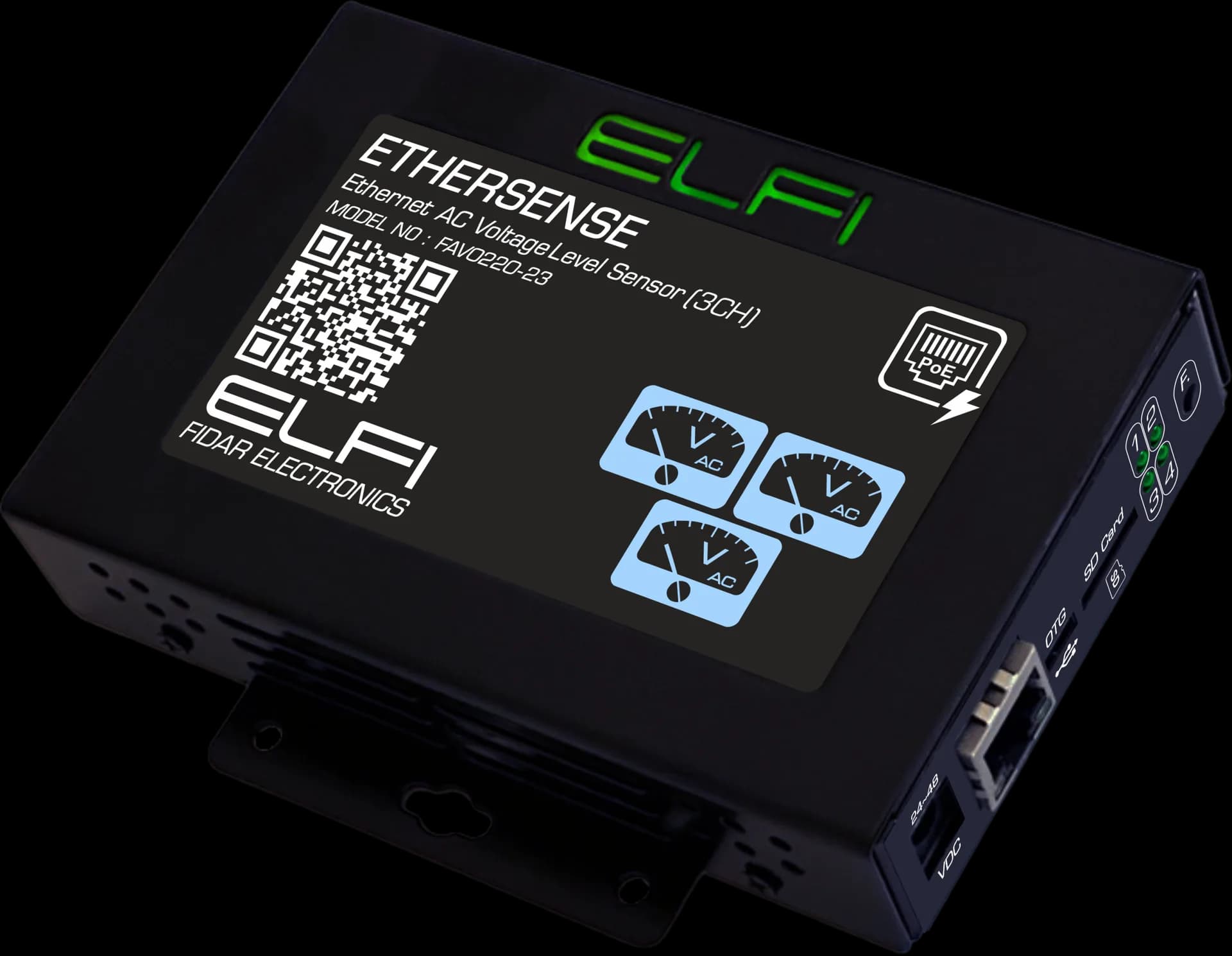

سنسور سطح ولتاژ متناوب سه کانال تحت شبکه
سنسور سطح ولتاژ متناوب سه کانال تحت شبکه ساخت فیدار الکترونیک، مقدار مؤثر ولتاژ شبکه را در بازهٔ ۵۰ تا ۲۵۰ ولت میسنجد و افت و اضافهولتاژ را ثبت میکند؛ با نشانی IP اختصاصی و صفحهٔ وب داخلی، مستقل از دیتالاگر کار میکند.
اندازهگیری ولتاژ متناوب در بازهٔ ۵۰ تا ۲۵۰ ولت
سه کانال ورودی مستقل روی یک دستگاه
تعریف آستانهٔ هشدار برای افت و اضافهولتاژ
ثبت پیوستهٔ روند ولتاژ برای بررسی کیفیت برق
نشانی IP اختصاصی و صفحهٔ وب داخلی
تغذیه از PoE یا آداپتور ۴۸ ولت
پشتیبانی از DHCP و نشانی IP ثابت
خروجی SNMP برای PRTG، Zabbix و SolarWinds
سنسور سطح ولتاژ متناوب مقدار مؤثر ولتاژ شبکه را در بازهٔ ۵۰ تا ۲۵۰ ولت اندازه میگیرد. کیفیت برق ورودی بر عمر تجهیزات اثر مستقیم دارد: افت ولتاژ جریان موتور را افزایش میدهد و دمای سیمپیچ را بالا میبرد؛ اضافهولتاژ منابع تغذیه و بردهای الکترونیکی را آسیب میزند. ثبت پیوستهٔ ولتاژ مبنای پیگیری خسارت و هشدار پیش از آسیب است و تعداد و مدت قطعی برق را نیز مستند میکند.
ویژگیهای کلیدی
- اندازهگیری ولتاژ متناوب در بازهٔ ۵۰ تا ۲۵۰ ولت
- سه کانال ورودی مستقل روی یک دستگاه
- تعریف آستانهٔ هشدار برای افت و اضافهولتاژ
- ثبت پیوستهٔ روند ولتاژ برای بررسی کیفیت برق
- نشانی IP اختصاصی و صفحهٔ وب داخلی
- تغذیه از PoE یا آداپتور ۴۸ ولت
- پشتیبانی از DHCP و نشانی IP ثابت
- خروجی SNMP برای PRTG، Zabbix و SolarWinds
ارتباط و اتصال
- نشانی IP اختصاصی، صفحهٔ وب داخلی و پشتیبانی از HTTP/HTTPS
- تغذیه از PoE یا آداپتور ۴۸ ولت با یک کابل شبکه
- خروجی SNMP برای PRTG، Zabbix و SolarWinds
موارد استفاده
- پایش کیفیت برق ورودی تابلوها و فیدرهای توزیع
- تشخیص افت و اضافهولتاژ پیش از آسیب به تجهیزات
- پایش خروجی ژنراتور و سامانههای برق اضطراری
- کنترل تغذیهٔ اتاق سرور و تجهیزات حساس
- پایش پستهای توزیع و ایستگاههای پمپاژ
- ثبت تعداد و مدت قطعی برق برای گزارشهای نگهداری
نصب و راهاندازی
ورودی به خط تحت پایش موازی بسته میشود. نصب باید توسط برقکار مجاز و با رعایت کامل الزامات ایمنی برق فشار ضعیف انجام شود.
| ابعاد | ارتفاع 3، عمق 14، عرض 10.5 سانتیمتر |
|---|---|
| وزن | 0.5 کیلوگرم |
| دمای کارکرد | -10 تا 80 درجهٔ سانتیگراد |
| دمای نگهداری | -20 تا 80 درجهٔ سانتیگراد |
| رطوبت کارکرد | 0 تا 60 درصد، بدون میعان |
| گارانتی | 2 سال |
| نصب | 2 سوراخ نصب دیواری |
| ورودی | 50 تا 250 ولت AC |
| تعداد ورودی | 3 ورودی |
| خروجی | تحت شبکه (اترنت) |
سنسور سطح ولتاژ متناوب مقدار مؤثر ولتاژ شبکه را در بازهٔ ۵۰ تا ۲۵۰ ولت اندازه میگیرد. کیفیت برق ورودی بر عمر تجهیزات اثر مستقیم دارد: افت ولتاژ جریان موتور را افزایش میدهد و دمای سیمپیچ را بالا میبرد؛ اضافهولتاژ منابع تغذیه و بردهای الکترونیکی را آسیب میزند. ثبت پیوستهٔ ولتاژ مبنای پیگیری خسارت و هشدار پیش از آسیب است و تعداد و مدت قطعی برق را نیز مستند میکند. این مدل از خانوادهٔ EtherSense است و بهصورت مستقل عمل میکند: نشانی IP اختصاصی دارد، صفحهٔ وب داخلی از طریق مرورگر در دسترس است و راهاندازی آن به دیتالاگر یا نرمافزار واسط وابسته نیست. تغذیه از سوییچ PoE یا آداپتور ۴۸ ولت تأمین میشود و یک کابل شبکه هر دو مسیر داده و تغذیه را منتقل میکند. خروجی SNMP دستگاه در سامانههای پایش شبکه نظیر PRTG، Zabbix و SolarWinds قابل دریافت است. کاربردهای رایج: • پایش کیفیت برق ورودی تابلوها و فیدرهای توزیع • تشخیص افت و اضافهولتاژ پیش از آسیب به تجهیزات • پایش خروجی ژنراتور و سامانههای برق اضطراری • کنترل تغذیهٔ اتاق سرور و تجهیزات حساس • پایش پستهای توزیع و ایستگاههای پمپاژ • ثبت تعداد و مدت قطعی برق برای گزارشهای نگهداری
FAV0220-23-Usermanual-FA
v1.0 · FA · 1622 KB
