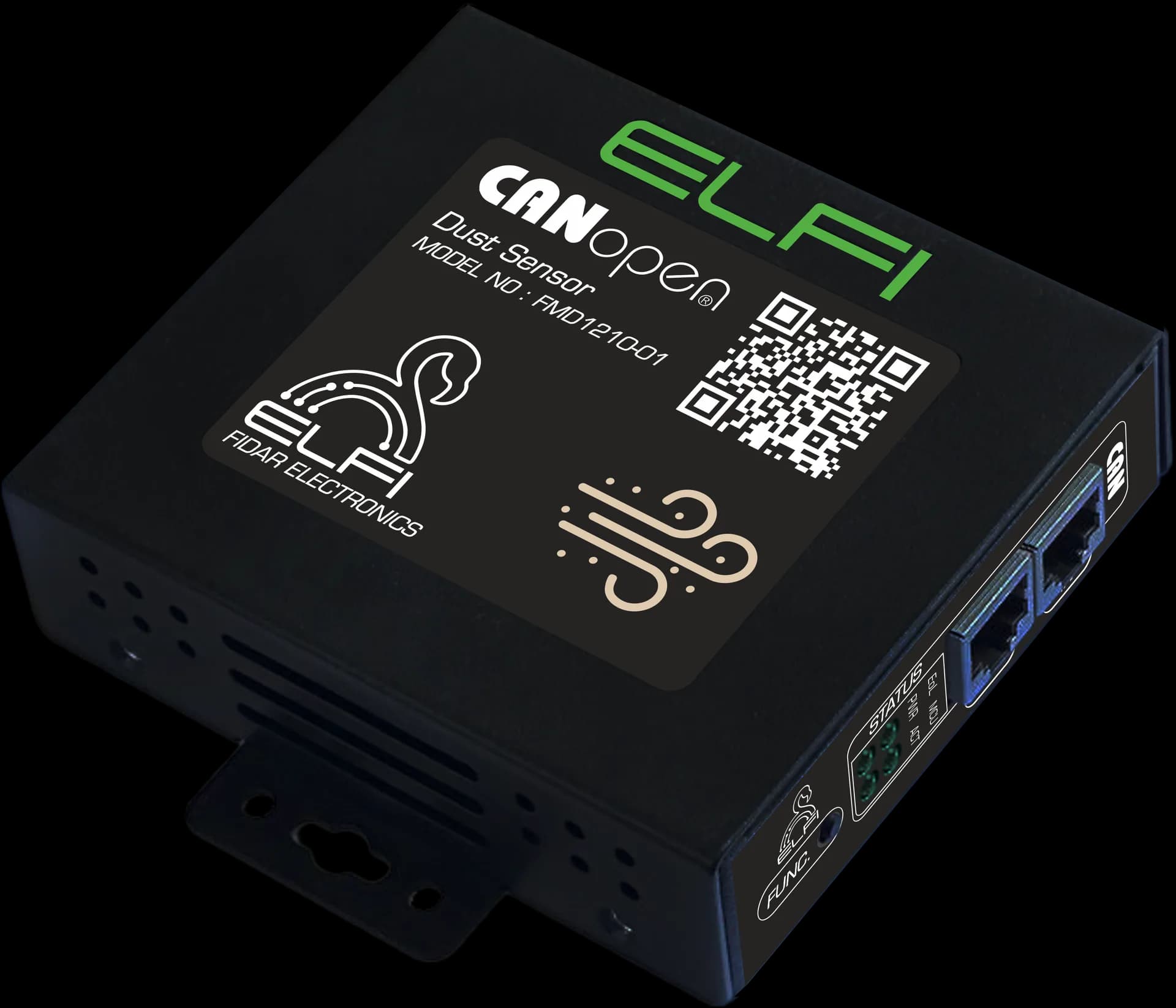

FMD1210-01
سنسور گردوغبار محیط
سنسور گردوغبار محیط ساخت فیدار الکترونیک، غلظت ذرات معلق هوا را در سه اندازهٔ ۱، ۲.۵ و ۱۰ میکرون بهصورت پیوسته میسنجد؛ روی باس CANopen و بهصورت زنجیرهای به دیتالاگر FIDAQUIRE متصل میشود.
تفکیک ذرات در سه اندازهٔ ۱، ۲.۵ و ۱۰ میکرون
هشدار با عبور غلظت از آستانهٔ تعریفشده
مناسب پایش کیفیت هوا و کنترل فیلتر تهویه
خروجی RJ45 روی باس CANopen
اتصال زنجیرهای تا ۶۴ سنسور روی هر کارت
سازگار با کارت FBC0232-01 و دیتالاگر FIDAQUIRE
برد تا ۵۰۰ متر با نرخ ۱۲۵ کیلوبیت بر ثانیه
تغذیه و داده روی یک کابل مشترک
سنسور گردوغبار غلظت ذرات معلق هوا را در سه اندازهٔ ۱، ۲٫۵ و ۱۰ میکرون (PM1، PM2.5 و PM10) بهصورت پیوسته اندازه میگیرد. تفکیک اندازه اهمیت دارد: ذرات درشت مسئلهٔ فیلتر و رسوب روی تجهیزاتاند؛ ذرات ریز تا عمق ریه نفوذ میکنند و شاخص اصلی سلامت شغلی به شمار میروند. ثبت پیوستهٔ غلظت هم سند رعایت الزامات محیطزیستی و ایمنی کار است و هم مبنای زمانبندی تعویض فیلتر بر اساس وضعیت واقعی، نه صرفاً تقویم نگهداری.
ویژگیهای کلیدی
- تفکیک ذرات در سه اندازهٔ ۱، ۲.۵ و ۱۰ میکرون
- هشدار با عبور غلظت از آستانهٔ تعریفشده
- مناسب پایش کیفیت هوا و کنترل فیلتر تهویه
- خروجی RJ45 روی باس CANopen
- اتصال زنجیرهای تا ۶۴ سنسور روی هر کارت
- سازگار با کارت FBC0232-01 و دیتالاگر FIDAQUIRE
- برد تا ۵۰۰ متر با نرخ ۱۲۵ کیلوبیت بر ثانیه
- تغذیه و داده روی یک کابل مشترک
ارتباط و اتصال
- خروجی RJ45 روی باس CANopen با نرخ ۱۲۵ کیلوبیت بر ثانیه
- اتصال زنجیرهای تا ۶۴ سنسور روی کارت FBC0232-01
- تشخیص خودکار قطع سیگنال ورودی و اعلام خطا روی دیتالاگر
موارد استفاده
- پایش کیفیت هوای محیط کار و رعایت حد مجاز مواجهه
- پایش گردوغبار در معادن، کارخانهٔ سیمان و صنایع فرآوری
- کنترل ذرات معلق در اتاق تمیز و خط تولید حساس
- پایش کیفیت هوای اتاق سرور و مرکز داده
- ایستگاههای سنجش آلایندگی و پایش محیطزیستی
- زمانبندی واقعی تعویض فیلتر سامانههای تهویه
نصب و راهاندازی
محل نصب باید در ارتفاع تنفسی و نمایندهٔ هوای محیط باشد و از جریان مستقیم فن یا خروجی دستگاه تهویه فاصله بگیرد.
| ابعاد | ارتفاع 3، عمق 12، عرض 10.5 سانتیمتر |
|---|---|
| وزن | 0.3 کیلوگرم |
| دمای کارکرد | -10 تا 45 درجهٔ سانتیگراد |
| دمای نگهداری | -20 تا 60 درجهٔ سانتیگراد |
| رطوبت کارکرد | 0 تا 60 درصد، بدون میعان |
| گارانتی | 2 سال |
| نصب | 2 سوراخ نصب دیواری |
| نوع ورودی | هوای محیط |
| اندازهٔ ذرات قابل تشخیص | ذرات 1، 2.5 و 10 میکرون |
| خروجی | باس CANopen با کانکتور RJ45 |
سنسور گردوغبار غلظت ذرات معلق هوا را در سه اندازهٔ ۱، ۲٫۵ و ۱۰ میکرون (PM1، PM2.5 و PM10) بهصورت پیوسته اندازه میگیرد. تفکیک اندازه اهمیت دارد: ذرات درشت مسئلهٔ فیلتر و رسوب روی تجهیزاتاند؛ ذرات ریز تا عمق ریه نفوذ میکنند و شاخص اصلی سلامت شغلی به شمار میروند. ثبت پیوستهٔ غلظت هم سند رعایت الزامات محیطزیستی و ایمنی کار است و هم مبنای زمانبندی تعویض فیلتر بر اساس وضعیت واقعی، نه صرفاً تقویم نگهداری. این مدل داده را روی باس CANopen میفرستد. سنسورها بهصورت زنجیرهای (Daisy Chain) با یک کابل دوسیمهٔ شیلددار به کارت CANopen مدل FBC0232-01 روی دیتالاگر FIDAQUIRE متصل میشوند؛ بنابراین افزودن ایستگاه جدید به شبکه نیازمند کابلکشی مستقل نیست و هزینهٔ توسعهٔ سامانه کاهش مییابد. کاربردهای رایج: • پایش کیفیت هوای محیط کار و رعایت حد مجاز مواجهه • پایش گردوغبار در معادن، کارخانهٔ سیمان و صنایع فرآوری • کنترل ذرات معلق در اتاق تمیز و خط تولید حساس • پایش کیفیت هوای اتاق سرور و مرکز داده • ایستگاههای سنجش آلایندگی و پایش محیطزیستی • زمانبندی واقعی تعویض فیلتر سامانههای تهویه
