FAV0010-22
سنسور ۰ تا ۱۰ ولت سه کانال تحت شبکه

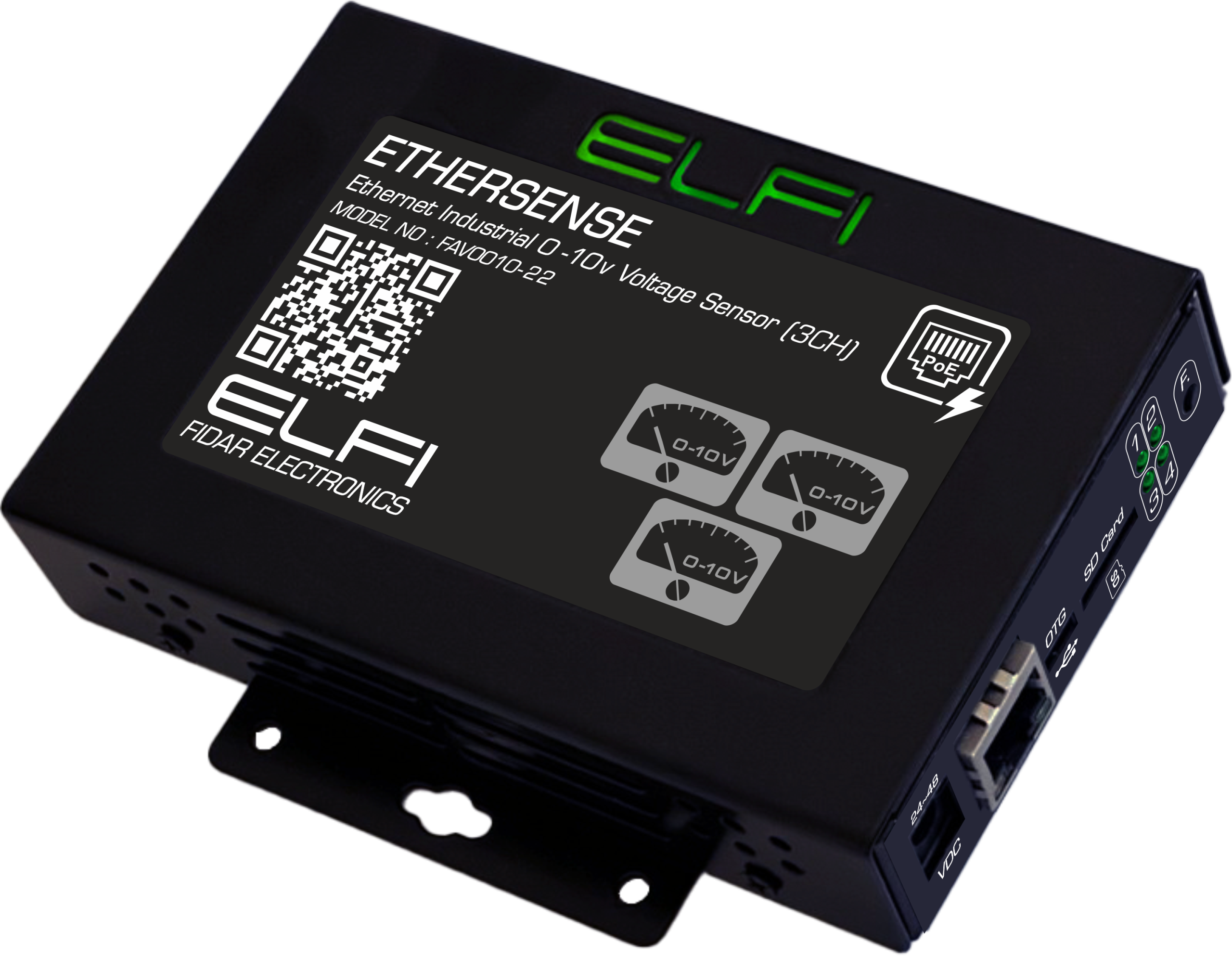

سنسور ۰ تا ۱۰ ولت سه کانال تحت شبکه ساخت فیدار الکترونیک، سیگنال آنالوگ ۰ تا ۱۰ ولت تجهیزات صنعتی و ساختمانی را میخواند و به دادهٔ قابل ثبت و هشدار تبدیل میکند؛ با نشانی IP اختصاصی و صفحهٔ وب داخلی، مستقل از دیتالاگر کار میکند.
ورودی آنالوگ ۰ تا ۱۰ ولت مستقیم
سه کانال ورودی مستقل روی یک دستگاه
سازگار با درایوها، دمپرها و ترانسمیترهای ولتاژی
بار ناچیز روی مدار مبدأ و بدون اثر بر فرمان تجهیز
نشانی IP اختصاصی و صفحهٔ وب داخلی
تغذیه از PoE یا آداپتور ۴۸ ولت
پشتیبانی از DHCP و نشانی IP ثابت
خروجی SNMP برای PRTG، Zabbix و SolarWinds
سیگنال ۰ تا ۱۰ ولت استاندارد رایج ورودی و خروجی آنالوگ در تجهیزات ساختمانی و صنعتی است: درایوهای دور متغیر، دمپرها، شیرهای موتوری، دیمرهای روشنایی و بسیاری از ترانسمیترها با همین سیگنال کار میکنند. این سنسور مقدار ولتاژ آنالوگ را میخواند و آن را به دادهٔ قابل ثبت و هشدار تبدیل میکند تا فرمان ارسالی و بازخورد واقعی تجهیز در یک سامانه قابل مقایسه باشند. اختلاف میان این دو معمولاً نخستین نشانهٔ گیرکردن دمپر یا شیر است.
ویژگیهای کلیدی
- ورودی آنالوگ ۰ تا ۱۰ ولت مستقیم
- سه کانال ورودی مستقل روی یک دستگاه
- سازگار با درایوها، دمپرها و ترانسمیترهای ولتاژی
- بار ناچیز روی مدار مبدأ و بدون اثر بر فرمان تجهیز
- نشانی IP اختصاصی و صفحهٔ وب داخلی
- تغذیه از PoE یا آداپتور ۴۸ ولت
- پشتیبانی از DHCP و نشانی IP ثابت
- خروجی SNMP برای PRTG، Zabbix و SolarWinds
ارتباط و اتصال
- نشانی IP اختصاصی، صفحهٔ وب داخلی و پشتیبانی از HTTP/HTTPS
- تغذیه از PoE یا آداپتور ۴۸ ولت با یک کابل شبکه
- خروجی SNMP برای PRTG، Zabbix و SolarWinds
موارد استفاده
- خواندن فرمان و بازخورد درایوهای دور متغیر (VFD)
- پایش موقعیت دمپرها و شیرهای موتوری در سامانههای HVAC
- اتصال ترانسمیترهای صنعتی با خروجی ولتاژی
- پایش سامانههای روشنایی و دیمرهای ۰ تا ۱۰ ولت
- ثبت خروجی حسگرهای آزمایشگاهی و تجهیزات اندازهگیری
- پایش تجهیزات اتوماسیون ساختمان (BMS)
نصب و راهاندازی
زمین سیگنال باید با زمین تجهیز مبدأ مشترک باشد؛ مرجع شناور، مستقیماً بهصورت خطای خوانش ظاهر میشود.
| ابعاد | ارتفاع 3، عمق 14، عرض 10.5 سانتیمتر |
|---|---|
| وزن | 0.5 کیلوگرم |
| دمای کارکرد | -10 تا 80 درجهٔ سانتیگراد |
| دمای نگهداری | -20 تا 80 درجهٔ سانتیگراد |
| رطوبت کارکرد | 0 تا 60 درصد، بدون میعان |
| گارانتی | 2 سال |
| نصب | 2 سوراخ نصب دیواری |
| ورودی | 0 تا 10 ولت DC |
| تعداد ورودی | 3 ورودی |
| خروجی | تحت شبکه (اترنت) |
سیگنال ۰ تا ۱۰ ولت استاندارد رایج ورودی و خروجی آنالوگ در تجهیزات ساختمانی و صنعتی است: درایوهای دور متغیر، دمپرها، شیرهای موتوری، دیمرهای روشنایی و بسیاری از ترانسمیترها با همین سیگنال کار میکنند. این سنسور مقدار ولتاژ آنالوگ را میخواند و آن را به دادهٔ قابل ثبت و هشدار تبدیل میکند تا فرمان ارسالی و بازخورد واقعی تجهیز در یک سامانه قابل مقایسه باشند. اختلاف میان این دو معمولاً نخستین نشانهٔ گیرکردن دمپر یا شیر است. این مدل از خانوادهٔ EtherSense است و بهصورت مستقل عمل میکند: نشانی IP اختصاصی دارد، صفحهٔ وب داخلی از طریق مرورگر در دسترس است و راهاندازی آن به دیتالاگر یا نرمافزار واسط وابسته نیست. تغذیه از سوییچ PoE یا آداپتور ۴۸ ولت تأمین میشود و یک کابل شبکه هر دو مسیر داده و تغذیه را منتقل میکند. خروجی SNMP دستگاه در سامانههای پایش شبکه نظیر PRTG، Zabbix و SolarWinds قابل دریافت است. کاربردهای رایج: • خواندن فرمان و بازخورد درایوهای دور متغیر (VFD) • پایش موقعیت دمپرها و شیرهای موتوری در سامانههای HVAC • اتصال ترانسمیترهای صنعتی با خروجی ولتاژی • پایش سامانههای روشنایی و دیمرهای ۰ تا ۱۰ ولت • ثبت خروجی حسگرهای آزمایشگاهی و تجهیزات اندازهگیری • پایش تجهیزات اتوماسیون ساختمان (BMS)
