FTR0100-01

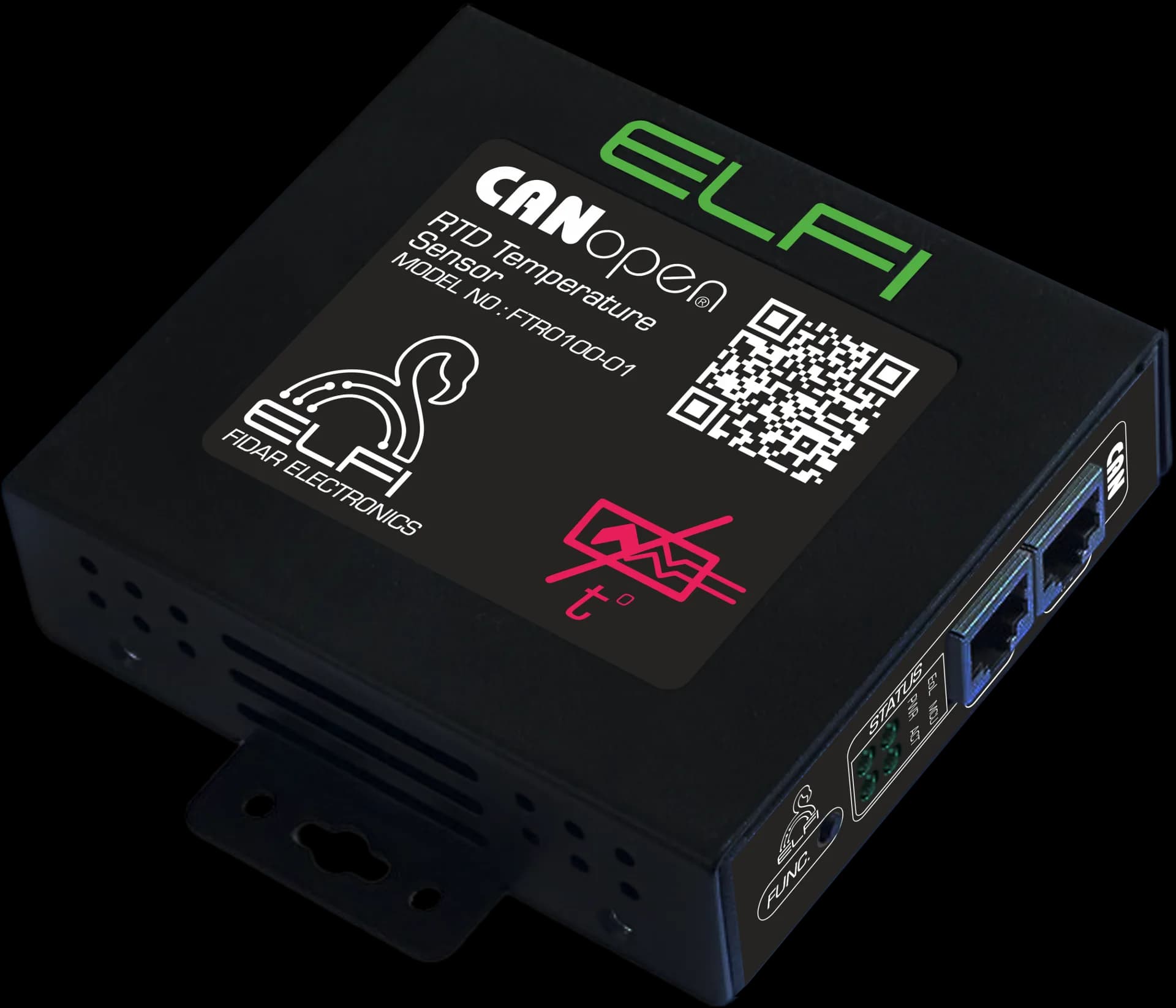

سنسور دمای PT100
سنسور دمای PT100 ساخت فیدار الکترونیک، دما را از منفی ۵۰ تا ۲۵۰ درجهٔ سانتی‌گراد با المان پلاتین سهسیمه و دقت بالا اندازه می‌گیرد؛ روی باس CANopen و به‌صورت زنجیره‌ای به دیتالاگر FIDAQUIRE متصل میشود.
محدودهٔ سنجش منفی ۵۰ تا ۲۵۰ درجهٔ سانتی‌گراد
المان پلاتین با دقت بالا و پایداری بلندمدت
اتصال سهسیمه برای جبران مقاومت کابل
خروجی RJ45 روی باس CANopen
اتصال زنجیره‌ای تا ۶۴ سنسور روی هر کارت
سازگار با کارت FBC0232-01 و دیتالاگر FIDAQUIRE
برد تا ۵۰۰ متر با نرخ ۱۲۵ کیلوبیت بر ثانیه
تغذیه و داده روی یک کابل مشترک
PT100 یک ترمومتر مقاومتی (RTD) با المان پلاتین است که در دمای صفر درجه مقاومت ۱۰۰ اهم دارد. رابطهٔ مقاومت و دما در پلاتین خطی و تکرارپذیر است و در گذر سال‌ها تقریباً ثابت می‌ماند؛ به همین دلیل PT100 در صنایعی که دقت و پایداری بلندمدت شرط کار است — دارویی، غذایی، نفت و گاز — استاندارد عملی اندازه‌گیری دما به شمار می‌رود. اتصال سهسیمه اثر مقاومت کابل را جبران میکند، بنابراین پروب را میتوان دور از دستگاه و در نقطهٔ فرآیند نصب کرد بدون آنکه طول کابل به خطای دما تبدیل شود.
ویژگی‌های کلیدی
- محدودهٔ سنجش منفی ۵۰ تا ۲۵۰ درجهٔ سانتی‌گراد
- المان پلاتین با دقت بالا و پایداری بلندمدت
- اتصال سهسیمه برای جبران مقاومت کابل
- خروجی RJ45 روی باس CANopen
- اتصال زنجیره‌ای تا ۶۴ سنسور روی هر کارت
- سازگار با کارت FBC0232-01 و دیتالاگر FIDAQUIRE
- برد تا ۵۰۰ متر با نرخ ۱۲۵ کیلوبیت بر ثانیه
- تغذیه و داده روی یک کابل مشترک
ارتباط و اتصال
- خروجی RJ45 روی باس CANopen با نرخ ۱۲۵ کیلوبیت بر ثانیه
- اتصال زنجیره‌ای تا ۶۴ سنسور روی کارت FBC0232-01
- تشخیص خودکار قطع سیگنال ورودی و اعلام خطا روی دیتالاگر
موارد استفاده
- پایش دمای فرآیند در صنایع نفت، گاز و پتروشیمی
- کنترل دمای تولید و نگهداری در صنایع دارویی و غذایی
- پایش بویلر، مبدل حرارتی و توربین در نیروگاه‌ها
- کنترل دمای کوره‌ها و خطوط عملیات حرارتی
- پایش سردخانه و اتاق تمیز با نیاز به سند کالیبراسیون
- پایش دمای روغن و یاتاقان تجهیزات دوار
نصب و راه‌اندازی
پروب باید در تماس حرارتی کامل با نقطهٔ اندازه‌گیری قرار بگیرد و کابل آن از مسیر کابل‌های قدرت جدا بماند؛ سیگنال مقاومتی به‌سادگی نویز می‌گیرد.
