FAV0220-03

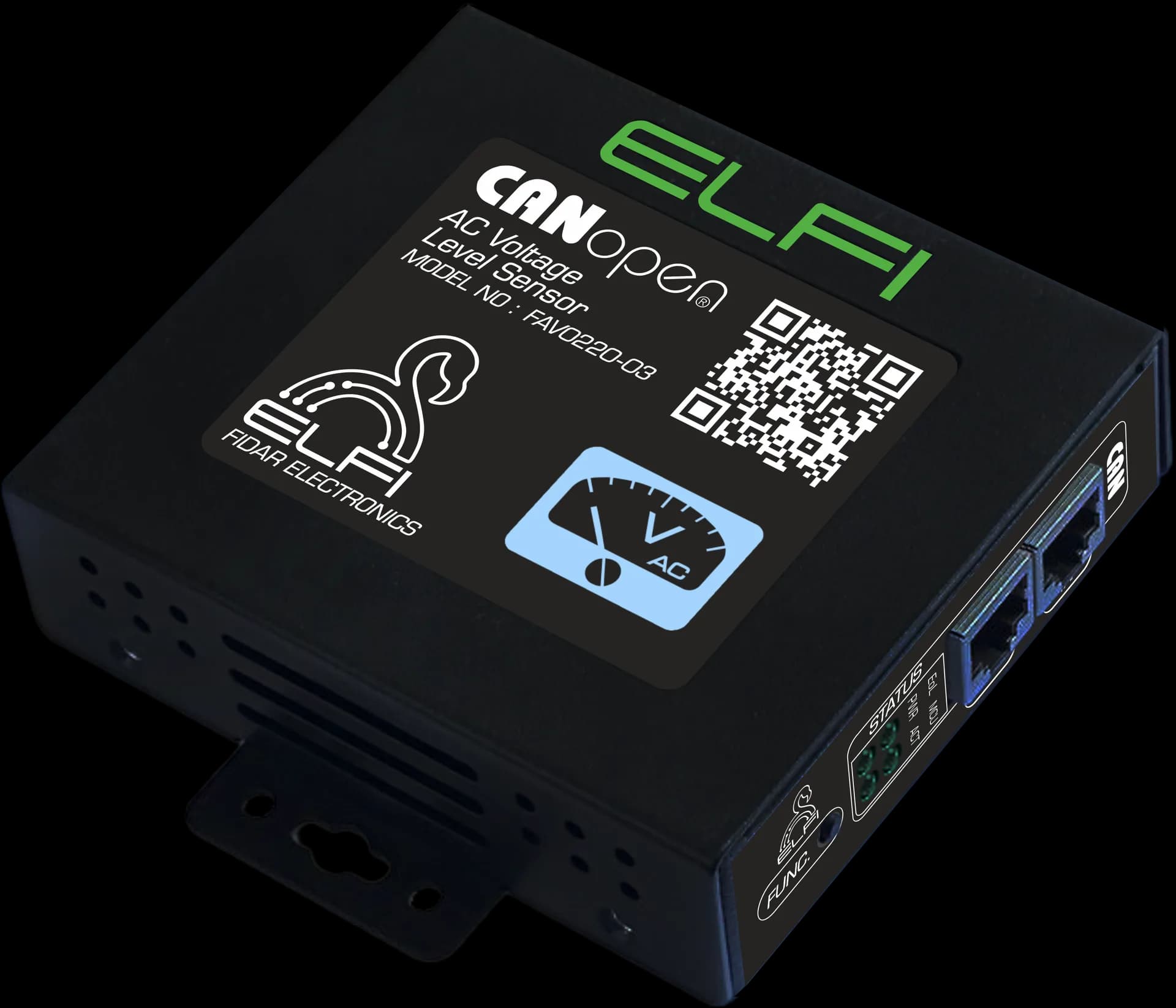

سنسور سطح ولتاژ متناوب
سنسور سطح ولتاژ متناوب ساخت فیدار الکترونیک، مقدار مؤثر ولتاژ شبکه را در بازهٔ ۵۰ تا ۲۵۰ ولت می‌سنجد و افت و اضافه‌ولتاژ را ثبت میکند؛ روی باس CANopen و به‌صورت زنجیره‌ای به دیتالاگر FIDAQUIRE متصل میشود.
اندازه‌گیری ولتاژ متناوب در بازهٔ ۵۰ تا ۲۵۰ ولت
تعریف آستانهٔ هشدار برای افت و اضافه‌ولتاژ
ثبت پیوستهٔ روند ولتاژ برای بررسی کیفیت برق
خروجی RJ45 روی باس CANopen
اتصال زنجیره‌ای تا ۶۴ سنسور روی هر کارت
سازگار با کارت FBC0232-01 و دیتالاگر FIDAQUIRE
برد تا ۵۰۰ متر با نرخ ۱۲۵ کیلوبیت بر ثانیه
تغذیه و داده روی یک کابل مشترک
سنسور سطح ولتاژ متناوب مقدار مؤثر ولتاژ شبکه را در بازهٔ ۵۰ تا ۲۵۰ ولت اندازه می‌گیرد. کیفیت برق ورودی بر عمر تجهیزات اثر مستقیم دارد: افت ولتاژ جریان موتور را افزایش می‌دهد و دمای سیم‌پیچ را بالا می‌برد؛ اضافه‌ولتاژ منابع تغذیه و بردهای الکترونیکی را آسیب می‌زند. ثبت پیوستهٔ ولتاژ مبنای پیگیری خسارت و هشدار پیش از آسیب است و تعداد و مدت قطعی برق را نیز مستند میکند.
ویژگی‌های کلیدی
- اندازه‌گیری ولتاژ متناوب در بازهٔ ۵۰ تا ۲۵۰ ولت
- تعریف آستانهٔ هشدار برای افت و اضافه‌ولتاژ
- ثبت پیوستهٔ روند ولتاژ برای بررسی کیفیت برق
- خروجی RJ45 روی باس CANopen
- اتصال زنجیره‌ای تا ۶۴ سنسور روی هر کارت
- سازگار با کارت FBC0232-01 و دیتالاگر FIDAQUIRE
- برد تا ۵۰۰ متر با نرخ ۱۲۵ کیلوبیت بر ثانیه
- تغذیه و داده روی یک کابل مشترک
ارتباط و اتصال
- خروجی RJ45 روی باس CANopen با نرخ ۱۲۵ کیلوبیت بر ثانیه
- اتصال زنجیره‌ای تا ۶۴ سنسور روی کارت FBC0232-01
- تشخیص خودکار قطع سیگنال ورودی و اعلام خطا روی دیتالاگر
موارد استفاده
- پایش کیفیت برق ورودی تابلوها و فیدرهای توزیع
- تشخیص افت و اضافه‌ولتاژ پیش از آسیب به تجهیزات
- پایش خروجی ژنراتور و سامانه‌های برق اضطراری
- کنترل تغذیهٔ اتاق سرور و تجهیزات حساس
- پایش پست‌های توزیع و ایستگاه‌های پمپاژ
- ثبت تعداد و مدت قطعی برق برای گزارش‌های نگهداری
نصب و راه‌اندازی
ورودی به خط تحت پایش موازی بسته میشود. نصب باید توسط برق‌کار مجاز و با رعایت کامل الزامات ایمنی برق فشار ضعیف انجام شود.
