FAV0010-01

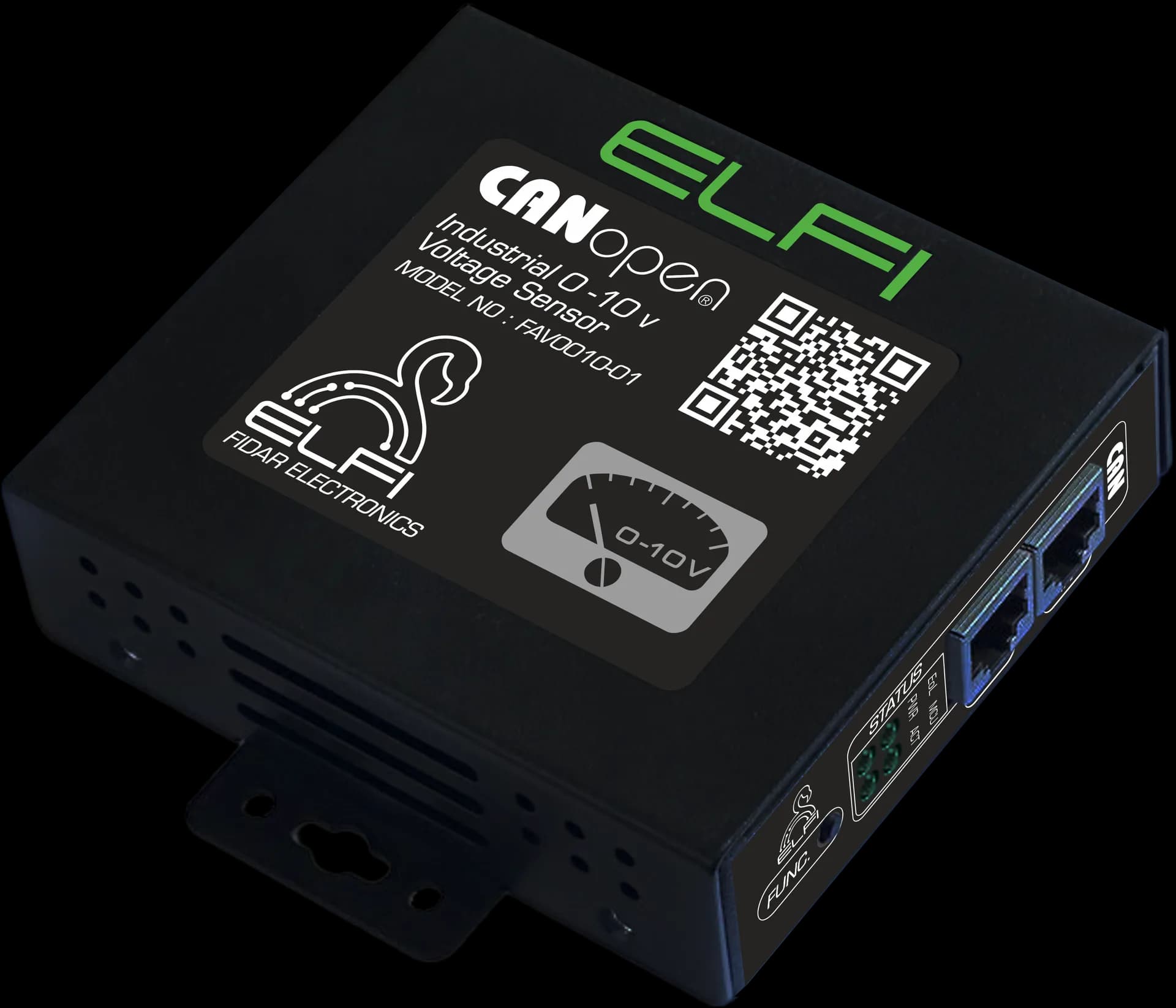

سنسور ۰ تا ۱۰ ولت مستقیم
سنسور ۰ تا ۱۰ ولت مستقیم ساخت فیدار الکترونیک، سیگنال آنالوگ ۰ تا ۱۰ ولت تجهیزات صنعتی و ساختمانی را می‌خواند و به دادهٔ قابل ثبت و هشدار تبدیل می‌کند؛ روی باس CANopen و به‌صورت زنجیره‌ای به دیتالاگر FIDAQUIRE متصل می‌شود.
ورودی آنالوگ ۰ تا ۱۰ ولت مستقیم
سازگار با درایوها، دمپرها و ترانسمیترهای ولتاژی
بار ناچیز روی مدار مبدأ و بدون اثر بر فرمان تجهیز
خروجی RJ45 روی باس CANopen
اتصال زنجیره‌ای تا ۶۴ سنسور روی هر کارت
سازگار با کارت FBC0232-01 و دیتالاگر FIDAQUIRE
برد تا ۵۰۰ متر با نرخ ۱۲۵ کیلوبیت بر ثانیه
تغذیه و داده روی یک کابل مشترک
سیگنال ۰ تا ۱۰ ولت استاندارد رایج ورودی و خروجی آنالوگ در تجهیزات ساختمانی و صنعتی است: درایوهای دور متغیر، دمپرها، شیرهای موتوری، دیمرهای روشنایی و بسیاری از ترانسمیترها با همین سیگنال کار می‌کنند. این سنسور مقدار ولتاژ آنالوگ را می‌خواند و آن را به دادهٔ قابل ثبت و هشدار تبدیل می‌کند تا فرمان ارسالی و بازخورد واقعی تجهیز در یک سامانه قابل مقایسه باشند. اختلاف میان این دو معمولاً نخستین نشانهٔ گیرکردن دمپر یا شیر است.
ویژگی‌های کلیدی
- ورودی آنالوگ ۰ تا ۱۰ ولت مستقیم
- سازگار با درایوها، دمپرها و ترانسمیترهای ولتاژی
- بار ناچیز روی مدار مبدأ و بدون اثر بر فرمان تجهیز
- خروجی RJ45 روی باس CANopen
- اتصال زنجیره‌ای تا ۶۴ سنسور روی هر کارت
- سازگار با کارت FBC0232-01 و دیتالاگر FIDAQUIRE
- برد تا ۵۰۰ متر با نرخ ۱۲۵ کیلوبیت بر ثانیه
- تغذیه و داده روی یک کابل مشترک
ارتباط و اتصال
- خروجی RJ45 روی باس CANopen با نرخ ۱۲۵ کیلوبیت بر ثانیه
- اتصال زنجیره‌ای تا ۶۴ سنسور روی کارت FBC0232-01
- تشخیص خودکار قطع سیگنال ورودی و اعلام خطا روی دیتالاگر
موارد استفاده
- خواندن فرمان و بازخورد درایوهای دور متغیر (VFD)
- پایش موقعیت دمپرها و شیرهای موتوری در سامانه‌های HVAC
- اتصال ترانسمیترهای صنعتی با خروجی ولتاژی
- پایش سامانه‌های روشنایی و دیمرهای ۰ تا ۱۰ ولت
- ثبت خروجی حسگرهای آزمایشگاهی و تجهیزات اندازهگیری
- پایش تجهیزات اتوماسیون ساختمان (BMS)
نصب و راه‌اندازی
زمین سیگنال باید با زمین تجهیز مبدأ مشترک باشد؛ مرجع شناور، مستقیماً به‌صورت خطای خوانش ظاهر می‌شود.
