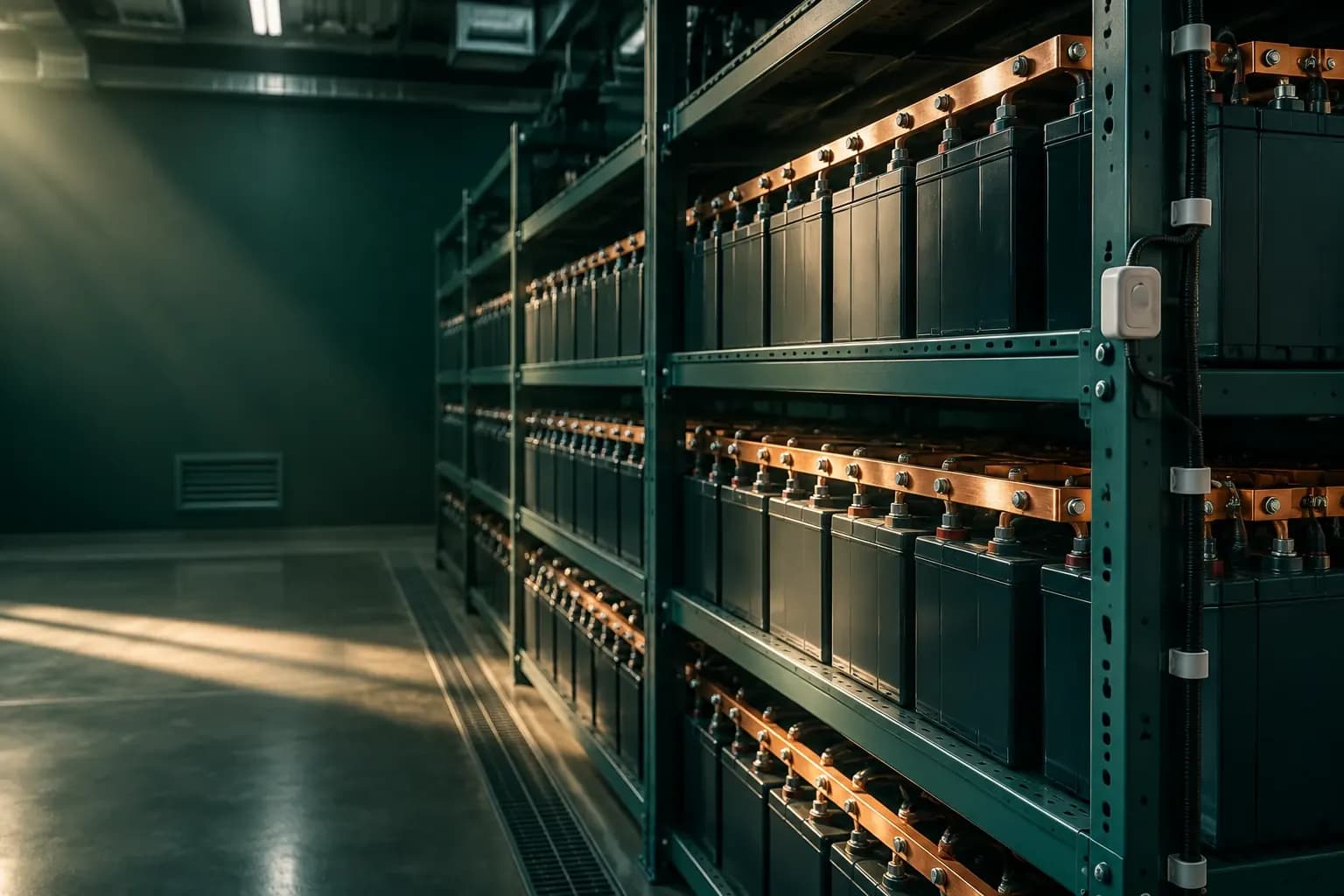

پایش باتری‌خانه
باتری‌خانهٔ پست برق، مرکز داده و مخابرات را از نظر ولتاژ، جریان شارژ، دمای محیط و تهویه پایش میکند تا خرابی بانک باتری پیش از لحظهٔ نیاز شناسایی شود.
چرا این پایش لازم است
بانک باتری تنها تجهیزی است که وضعیت واقعی آن غالباً در لحظهٔ قطع برق آشکار میشود. تا زمانی که برق شهر برقرار است، بانک نیمه‌خراب از نظر ظاهری با بانک سالم تفاوتی ندارد؛ اختلاف در لحظه‌ای پدیدار میشود که امکان جبران وجود ندارد.
دما تعیین‌کنندهٔ عمر باتری است: هر ۱۰ درجه افزایش دمای محیط، عمر مفید باتری سرب-اسید را تقریباً نصف میکند. باتری‌خانه‌ای که در تابستان در حدود ۳۵ درجه کار میکند، بانکی با عمر اسمی ده سال را در حدود چهار سال مستهلک میکند. این هزینه تنها در صورت ثبت دما قابل اندازه‌گیری است.
چه چیزی اندازه‌گیری میشود
ولتاژ بانک و رشته‌ها
سنسور سطح ولتاژ مستقیم ۰ تا ۲۴ ولت روی رشته‌ها و ورودی ۴ تا ۲۰ میلیآمپر برای ترانسمیتر ولتاژ بانکهای با ولتاژ بالاتر.
جریان شارژ و دشارژ
سنسور جریان مستقیم، جریان شارژ شناور و جریان تخلیه را ثبت میکند. جریان شارژ غیرعادی نشانهٔ سلول معیوب است.
دمای محیط باتری‌خانه
دما در چند نقطه سنجیده میشود؛ گرمای متمرکز روی یک ردیف باتری از دمای متوسط اتاق قابل تشخیص نیست.
کارکرد فن تهویه
جریان موتور فن پایش میشود تا تفاوت میان «فن در حال گردش است» و «فن برق دارد» مشخص باشد. تجمع گاز هیدروژن دقیقاً از همین اختلاف آغاز میشود.
نشت الکترولیت و آب
کابل حسگر در کف زیر ردیف باتری، نشت را پیش از خوردگی سازه و شینه تشخیص می‌دهد.
تجهیزات پیشنهادی
همهٔ مدل‌های زیر از سبد محصول فیدار الکترونیک‌اند. ترکیب نهایی پس از بازدید یا مشاورهٔ فنی تعیین میشود.
FCD6455-01
دیتالاگر صنعتی FIDAQUIRE مدل FCD6455-01
دیتالاگر مرکزی با تاریخچهٔ بلندمدت برای تحلیل روند عمر باتری
مشاهدهٔ محصول ←
FBC0232-01
کارت ورودی CANopen مدل FBC0232-01
کارت CANopen برای پوشش چندنقطه‌ای اتاق با یک کابل
مشاهدهٔ محصول ←
FAV0220-04
سنسور سطح ولتاژ مستقیم
سنسور سطح ولتاژ مستقیم ۰ تا ۲۴ ولت روی رشتهٔ باتری
مشاهدهٔ محصول ←
FAC2000-02
سنسور جریان مستقیم
سنسور جریان مستقیم برای جریان شارژ و دشارژ
مشاهدهٔ محصول ←
FTR0100-01
سنسور دمای PT100
سنسور PT100 برای دمای نقطه‌ای روی بدنهٔ باتری
مشاهدهٔ محصول ←
FTA3070-01
سنسور دما و رطوبت
سنسور دما و رطوبت محیط اتاق
مشاهدهٔ محصول ←
FAC2000-01
سنسور جریان متناوب
سنسور جریان متناوب برای اثبات چرخش موتور فن تهویه
مشاهدهٔ محصول ←
FDW0050-01
سنسور تشخیص نشت آب
سنسور نشت با کابل حسگر زیر ردیف‌های باتری
مشاهدهٔ محصول ←
FAC0420-01
سنسور جریان ۴ تا ۲۰ میلیآمپر
ورودی ۴ تا ۲۰ میلیآمپر برای دتکتور گاز هیدروژن
مشاهدهٔ محصول ←
FDR0102-01
رله دو کانال
ماژول رله برای فرمان به فن تهویهٔ اضطراری
مشاهدهٔ محصول ←قوانین هشدار و اتوماسیون
- 1
دمای محیط بالای ۲۵ درجه: هشدار عمر باتری. بالای ۳۵ درجه: هشدار بحرانی، زیرا نرخ پیرشدن چند برابر میشود.
- 2
ولتاژ رشته خارج از پنجرهٔ شارژ شناور: هشدار شارژر یا سلول معیوب.
- 3
جریان شارژ پیوستهٔ بالاتر از حد شناور: نشانهٔ سلول اتصالی؛ هشدار برای بازرسی فوری.
- 4
قطع جریان موتور فن در حالی که دما بالاست: خرابی تهویه؛ فرمان فن اضطراری از طریق رله.
- 5
هر تماس آب یا الکترولیت روی کابل حسگر: هشدار فوری با پیامک.
نتیجه برای بهره‌بردار
خرابی بانک باتری در داده کشف میشود، نه در نخستین قطع برق.
سابقهٔ دما مبنای عینی گارانتی و برنامهٔ تعویض باتری است.
تهویهٔ تأییدشده، ریسک تجمع هیدروژن را از فرض به اندازه‌گیری منتقل میکند.
پرسش‌های متداول
آیا ولتاژ تکتک سلولها هم خوانده میشود؟
سنسور سطح ولتاژ مستقیم فیدار تا ۲۴ ولت را میخواند؛ بنابراین برای رشتههای ۱۲ و ۲۴ ولت مستقیماً و برای بانکهای بزرگتر با ترانسمیتر ۴ تا ۲۰ میلیآمپر استفاده میشود. پایش تکسلول در بانکهای بزرگ وظیفهٔ BMS اختصاصی است. در آن حالت سامانهٔ فیدار خروجی BMS را میخواند و آن را با دما، جریان و تهویه در یک سابقه تجمیع میکند.
برای دمای باتری از کدام سنسور استفاده کنیم؟
برای دمای محیط اتاق، سنسور دما و رطوبت. برای دمای بدنهٔ سلول، سنسور PT100 با تماس مستقیم و بازهٔ منفی ۵۰ تا ۲۵۰ درجه. اختلاف این دو مقدار، سلول در حال افزایش دمای غیرعادی را مشخص میکند.
