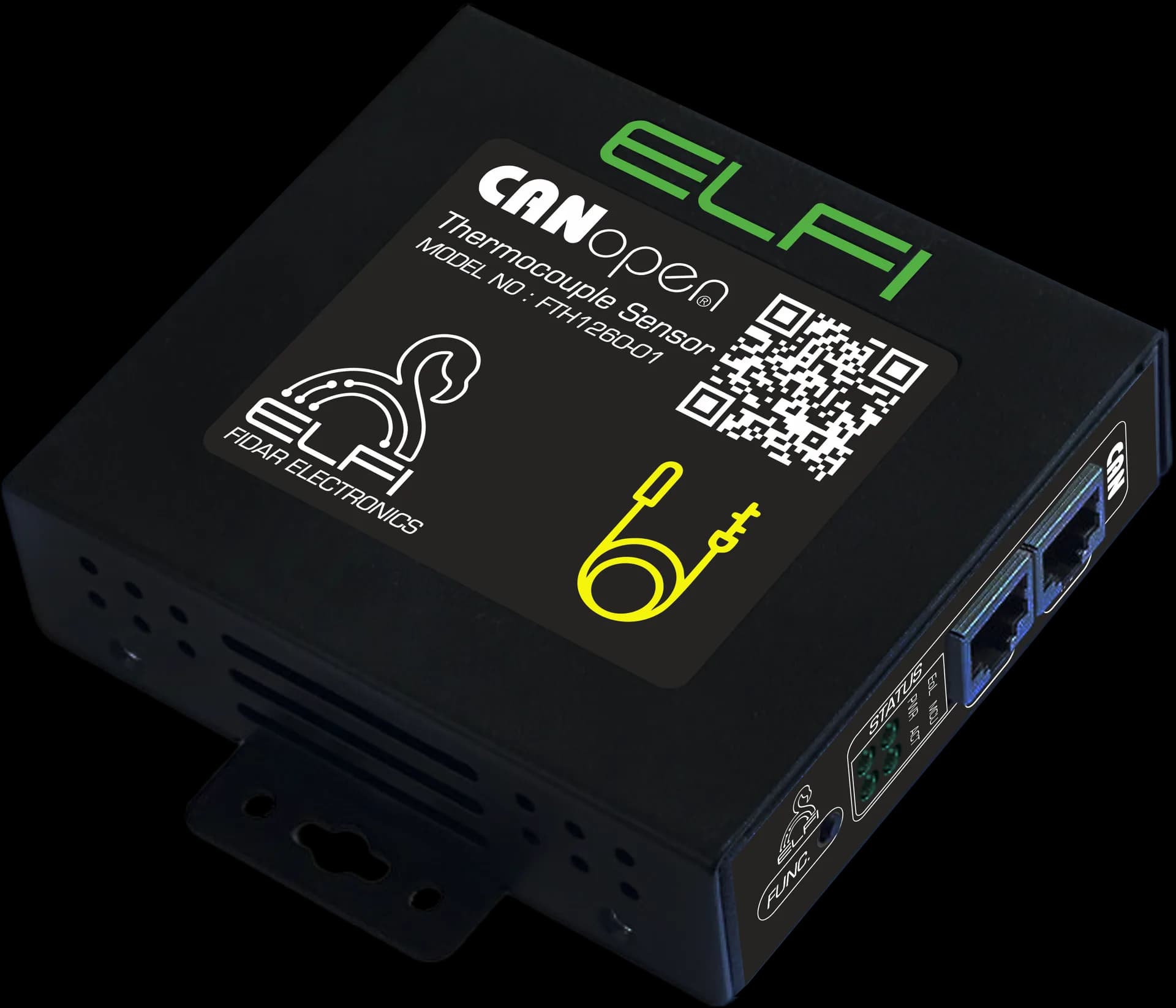

سنسور ترموکوپل

ترموکوپل نوع K از اتصال دو فلز غیرهم‌جنس ساخته می‌شود و اختلاف دما را مستقیماً به ولتاژ تبدیل می‌کند. مزیت آن بازهٔ دمایی وسیع، پاسخ سریع و دوام در شرایط سخت است؛ به همین دلیل در کوره، مشعل، دیگ بخار و نقاطی که دمای آن‌ها خارج از بازهٔ PT100 است، ترموکوپل انتخاب اول است. این سنسور ولتاژ ترموکوپل را می‌خواند و با جبران خودکار دمای نقطهٔ سرد، آن را به دمای واقعی فرآیند تبدیل می‌کند.

ویژگی‌های کلیدی

• ورودی ترموکوپل نوع K برای دماهای بالا
• جبران خودکار دمای نقطهٔ سرد (CJC)
• پاسخ حرارتی سریع در فرآیندهای پرشیب
• خروجی RJ45 روی باس CANopen
• اتصال زنجیره‌ای تا ۶۴ سنسور روی هر کارت
• سازگار با کارت FBC0232-01 و دیتالاگر FIDAQUIRE
• برد تا ۵۰۰ متر با نرخ ۱۲۵ کیلوبیت بر ثانیه
• تغذیه و داده روی یک کابل مشترک

ارتباط و اتصال

• خروجی RJ45 روی باس CANopen با نرخ ۱۲۵ کیلوبیت بر ثانیه
• اتصال زنجیره‌ای تا ۶۴ سنسور روی کارت FBC0232-01
• تشخیص خودکار قطع سیگنال ورودی و اعلام خطا روی دیتالاگر

موارد استفاده

• پایش دمای کوره‌های صنعتی و خطوط عملیات حرارتی
• کنترل دمای مشعل، دیگ بخار و سامانه‌های احتراق
• اندازه‌گیری دمای دودکش و گازهای خروجی
• صنایع فولاد، ریخته‌گری و شیشه
• پایش دمای اکسترودر و قالب در صنایع پلیمر
• نقاطی که به پاسخ حرارتی سریع نیاز دارند

نصب و راه‌اندازی

قطبیت پروب و کابل جبران‌شده باید رعایت شود و نوک پروب از تابش مستقیم شعله فاصله بگیرد تا خوانش، دمای فرآیند را نشان دهد نه دمای شعله را.
