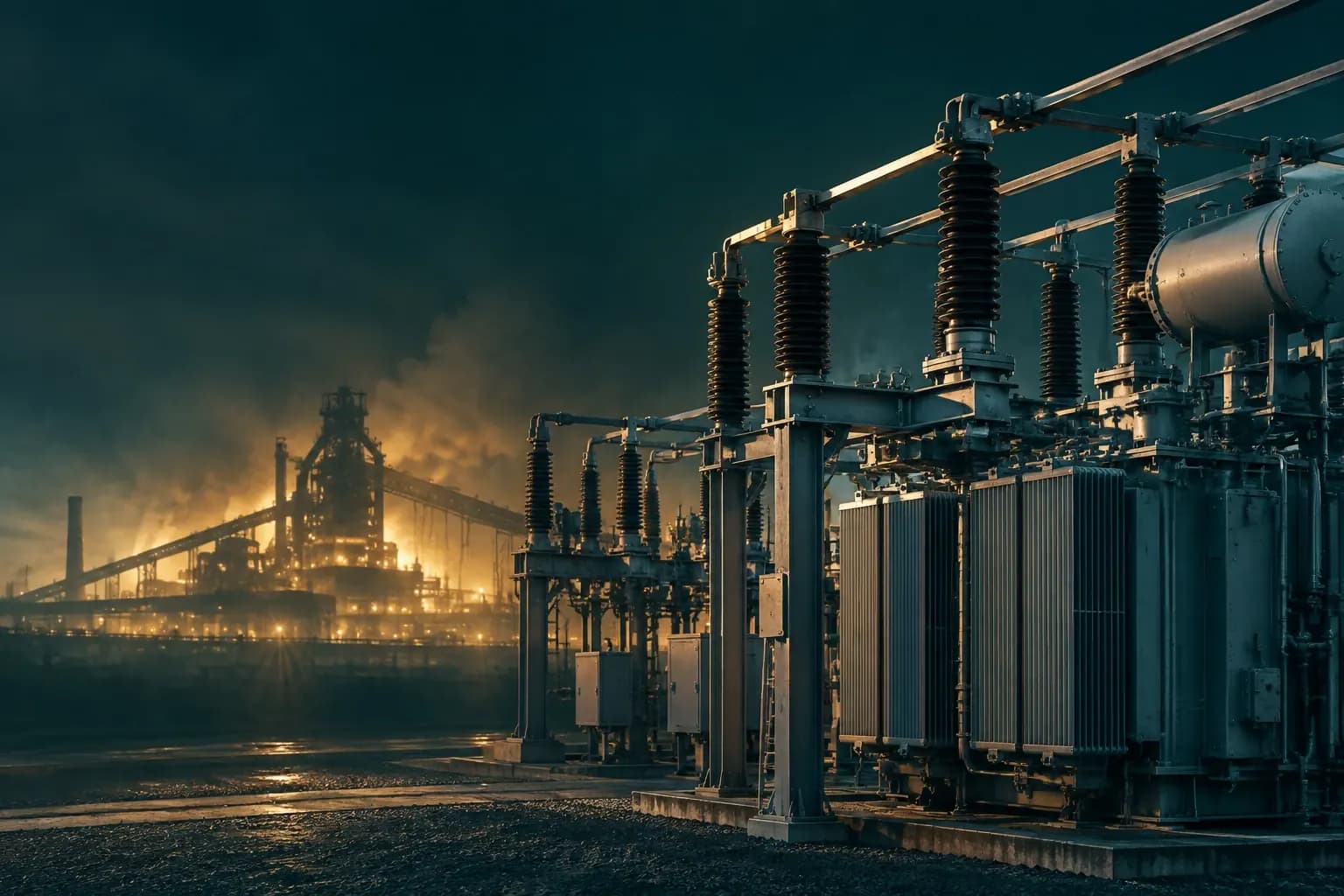

پایش پست برق معدن و کارخانه فولاد
پست برق معدن و کارخانهٔ فولاد را از نظر دمای ترانس و اتصالات، بار فیدرها، رطوبت و نشت آب پایش می‌کند تا قطعی برق خط تولید مهار شود.
چرا این پایش لازم است
در کارخانهٔ فولاد قطع برق فقط توقف تولید نیست؛ اگر مذاب در کوره باشد، خسارت به خود کوره و به محصول در جریان چند برابر هزینهٔ توقف است. پست برق چنین کارخانه‌ای هم بارهای بسیار سنگین دارد و هم نوسان شدید بار، که هر دو ترانس و تابلو را زیر فشار می‌گذارند.
در معدن مسئله دوری و محیط است: پست معمولاً دور از اتاق کنترل، در محیط پرگرد و با نوسان شدید دمای شبانه‌روز قرار دارد. گرد و غبار روی مقره و اتصالات می‌نشیند و رطوبت شبانه آن را رسانا می‌کند؛ ترکیبی که به تخلیهٔ الکتریکی ختم می‌شود.
چه چیزی اندازه‌گیری می‌شود
دمای روغن و سیم‌پیچ ترانس
سنسور PT100 در چاهک روغن و ورودی ۴ تا ۲۰ میلی‌آمپر مانیتور دمای سیم‌پیچ.
دمای اتصالات و شینه
در بار سنگین کارخانهٔ فولاد، اتصال شل بسیار سریع‌تر از حالت عادی داغ می‌شود.
بار و نوسان فیدرها
جریان هر فیدار با ترانس جریان؛ نوسان شدید بار کوره در همین داده دیده می‌شود.
رطوبت و غبار اتاق پست
ترکیب غبار نشسته و رطوبت شبانه، عامل اصلی تخلیهٔ الکتریکی روی مقره است.
رله‌های حفاظتی و نشت آب
کنتاکت خشک تریپ و بوخهلتس، به‌همراه کابل حسگر در کانال کابل و کف پست.
تجهیزات پیشنهادی
همهٔ مدل‌های زیر از سبد محصول فیدار الکترونیک‌اند. ترکیب نهایی پس از بازدید یا مشاورهٔ فنی تعیین می‌شود.
FCD6455-01
دیتالاگر صنعتی FIDAQUIRE مدل FCD6455-01
دیتالاگر پست با خروجی SNMP و Modbus برای اتصال به SCADA کارخانه
مشاهدهٔ محصول ←
FBC0232-01
کارت ورودی CANopen مدل FBC0232-01
کارت CANopen برای زنجیرهٔ سنسورها در تابلوها و اتاق ترانس
مشاهدهٔ محصول ←
FTR0100-01
سنسور دمای PT100
سنسور PT100 برای دمای روغن ترانس
مشاهدهٔ محصول ←
FTD3070-01
سنسور دمای Spot
سنسور دمای نقطه‌ای روی اتصالات و شینه
مشاهدهٔ محصول ←
FAC0420-02
سنسور جریان ۴ تا ۲۰ میلی‌آمپر سه کانال
ورودی ۴ تا ۲۰ میلی‌آمپر سه‌کانال برای مانیتور دمای سیم‌پیچ و ترانسمیترها
مشاهدهٔ محصول ←
FAC2000-03
سنسور جریان متناوب سه کانال
سنسور جریان متناوب سه‌کانال برای بار فیدرها
مشاهدهٔ محصول ←
FAV0220-03
سنسور سطح ولتاژ متناوب
سنسور سطح ولتاژ متناوب برای کیفیت و افت ولتاژ
مشاهدهٔ محصول ←
FTA3070-01
سنسور دما و رطوبت
سنسور دما و رطوبت اتاق پست
مشاهدهٔ محصول ←
FMD1210-01
سنسور گردوغبار محیط
سنسور گردوغبار برای پایش نشست غبار در پست معدن
مشاهدهٔ محصول ←
FDW0050-01
سنسور تشخیص نشت آب
سنسور نشت آب در کانال کابل و کف پست
مشاهدهٔ محصول ←قوانین هشدار و اتوماسیون
- 1
اختلاف دمای یک فاز با دو فاز دیگر بیش از حد مجاز: هشدار اتصال داغ با محل دقیق.
- 2
دمای روغن ترانس بالای آستانه هم‌زمان با بار بالا: هشدار بارگذاری و ثبت اثر بر عمر عایق.
- 3
افت ولتاژ فراتر از حد تحمل تجهیزات حساس: ثبت رویداد برای ریشه‌یابی توقف خط.
- 4
رطوبت اتاق پست بالای ۷۰ درصد در حضور غبار: روشن شدن هیتر تابلو از طریق رله.
- 5
هر تماس آب روی کابل حسگر کانال کابل: هشدار فوری با بالاترین اولویت.
نتیجه برای بهره‌بردار
قطعی برق ناشی از اتصال داغ و تخلیهٔ الکتریکی پیش از وقوع مهار می‌شود.
افت ولتاژ به‌عنوان علت توقف خط قابل اثبات می‌شود و بحث با تأمین‌کنندهٔ برق مبنای داده پیدا می‌کند.
عمر ترانس با مدیریت بارگذاری در برابر دما حفظ می‌شود.
پرسش‌های متداول
در پست دور از اتاق کنترل چه معماری‌ای مناسب است؟
دو گزینه وجود دارد: دیتالاگر مستقل در خود پست با ارسال داده روی شبکه یا GSM، یا سنسورهای بی‌سیم LoRa تا ۱ کیلومتر در دید مستقیم به سمت اتاق کنترل. در پست‌های معدن معمولاً گزینهٔ اول انتخاب می‌شود، چون هشدار باید حتی در قطع ارتباط نیز محلی ثبت شود.
آیا داده به SCADA موجود کارخانه متصل می‌شود؟
بله. دیتالاگر از Modbus/TCP و Modbus/RTU بدون کارت جانبی و از SNMP پشتیبانی می‌کند، بنابراین به‌عنوان یک منبع داده به SCADA اضافه می‌شود؛ تغییر سامانهٔ موجود لازم نیست.
