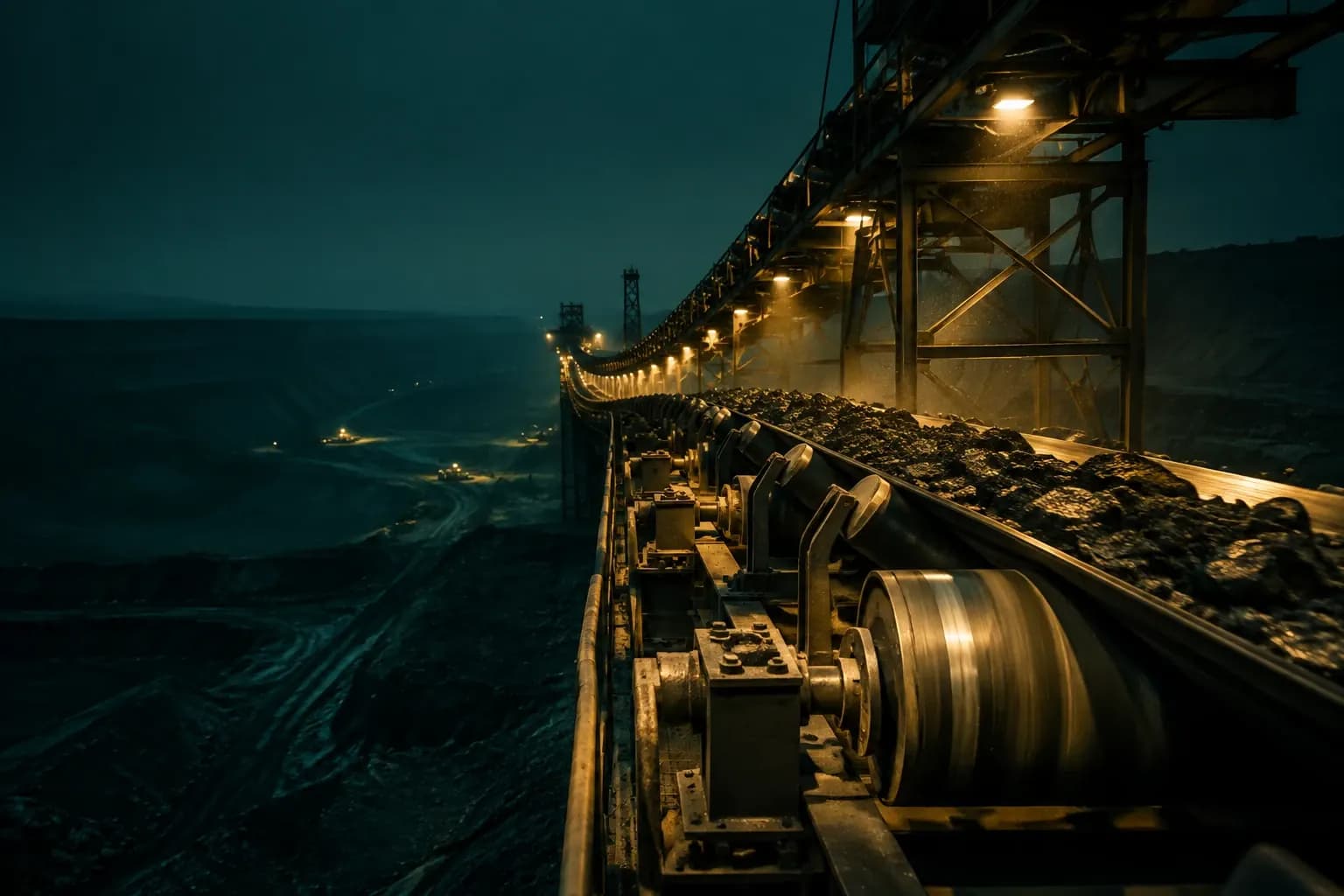

پایش نوار نقاله معدن
جریان موتور، دمای یاتاقان رولیک و لرزش نوار نقاله معدن را پایش میکند تا پارگی نوار و آتش‌سوزی رولیک پیش از توقف خط شناسایی شود.
چرا این پایش لازم است
نوار نقاله در معدن تک‌نقطهٔ شکست کل عملیات است: توقف نوار، خردایش، بارگیری و ارسال را هم‌زمان متوقف میکند. هزینهٔ یک ساعت توقف نوار اصلی معمولاً از هزینهٔ کل سامانهٔ پایش بیشتر است.
خطرناک‌ترین حالت، رولیکی است که گیر کرده و به‌جای چرخیدن روی نوار می‌ساید. اصطکاک دمای نقطهٔ تماس را بالا می‌برد و در نوار لاستیکی و محیط پرگرد، این ترکیب می‌تواند به آتش‌سوزی ختم شود. تنها نشانهٔ زودهنگام، دمای همان یاتاقان است.
چه چیزی اندازه‌گیری میشود
جریان موتور محرک
افزایش جریان در بار ثابت به معنای افزایش اصطکاک است؛ افت ناگهانی به معنای پارگی نوار یا قطع بار است.
دمای یاتاقان رولیک و درام
سنسور PT100 روی یاتاقانهای بحرانی؛ رولیک در حال گیرکردن هفته‌ها پیش از حادثه گرم میشود.
لرزش سازه و درام
سنسور ضربه، افزایش لرزش ناشی از نابالانسی درام و ناهم‌محوری را ثبت میکند.
انحراف نوار و سوییچ‌های ایمنی
کنتاکت خشک سوییچ انحراف نوار، طناب توقف اضطراری و سوییچ پارگی، همه با زمان دقیق ثبت می‌شوند.
غبار مسیر نوار
غلظت غبار هم شاخص ایمنی است و هم نشانهٔ خرابی اسکرپر و آب‌بندی نقاط انتقال.
تجهیزات پیشنهادی
همهٔ مدلهای زیر از سبد محصول فیدار الکترونیک‌اند. ترکیب نهایی پس از بازدید یا مشاورهٔ فنی تعیین میشود.
FCD6455-01
دیتالاگر صنعتی FIDAQUIRE مدل FCD6455-01
دیتالاگر مرکزی برای پوشش طول مسیر نوار در یک تاریخچه
مشاهدهٔ محصول ←
FBC0232-01
کارت ورودی CANopen مدل FBC0232-01
کارت CANopen برای زنجیرهٔ سنسورها در طول مسیر، تا ۵۰۰ متر باس
مشاهدهٔ محصول ←
FAC2000-03
سنسور جریان متناوب سه کانال
سنسور جریان متناوب سه‌کانال برای سه فاز موتور محرک
مشاهدهٔ محصول ←
FTR0100-01
سنسور دمای PT100
سنسور PT100 برای یاتاقان درام و رولیکهای بحرانی
مشاهدهٔ محصول ←
FTD3070-11
سنسور دمای Spot بیسیم
سنسور دمای نقطه‌ای بیسیم برای نقاط دور از تابلو در مسیر نوار
مشاهدهٔ محصول ←
FDS0202-01
سنسور تشخیص ضربه
سنسور ضربه برای لرزش درام و سازه
مشاهدهٔ محصول ←
FDD0001-02
دتکتور کنتاکت خشک سه کانال
دتکتور کنتاکت خشک سه‌کانال برای سوییچ انحراف، طناب اضطراری و سوییچ پارگی
مشاهدهٔ محصول ←
FMD1210-01
سنسور گردوغبار محیط
سنسور گردوغبار در نقاط انتقال
مشاهدهٔ محصول ←
FDR0508-01
کارت خروجی رله ۸ کاناله مدل FDR0508-01
کارت رلهٔ ۸ کاناله برای توقف اضطراری، آژیر و اسپری آب
مشاهدهٔ محصول ←قوانین هشدار و اتوماسیون
- 1
دمای یاتاقان چند درجه بالاتر از میانگین یاتاقانهای مشابه: هشدار رولیک گیرکرده با شمارهٔ نقطه.
- 2
افت ناگهانی جریان موتور در حالی که فرمان روشن است: هشدار پارگی نوار یا قطع بار.
- 3
افزایش پیوستهٔ جریان در بار مشابه: هشدار افزایش اصطکاک و نیاز به بازرسی رولیک‌ها.
- 4
فعال شدن سوییچ انحراف یا طناب اضطراری: ثبت با زمان دقیق و اعلام فوری.
- 5
دمای یاتاقان بالای آستانهٔ بحرانی: توقف نوار از طریق رله، به‌عنوان اینترلاک ایمنی پشتیبان.
نتیجه برای بهره‌بردار
آتش‌سوزی ناشی از رولیک گیرکرده با هشدار زودهنگام دما پیشگیری میشود.
توقف ناخواستهٔ نوار اصلی با تعویض برنامه‌ریزی‌شدهٔ قطعات کاهش می‌یابد.
بازرسی رولیک‌ها بر مبنای داده هدفمند میشود، به‌جای بازدید کل مسیر.
پرسش‌های متداول
مسیر نوار با طول چند کیلومتر چگونه پوشش داده میشود؟
با ترکیب دو روش: باس CANopen تا ۵۰۰ متر روی هر کارت، و مدلهای بیسیم LoRa تا ۱ کیلومتر در دید مستقیم برای نقاط دورتر. در عمل پایش روی نقاط بحرانی متمرکز میشود — درامها، نقاط انتقال و یاتاقانهای اصلی — نه روی تکتک رولیکهای مسیر.
آیا محیط پرگرد و مرطوب معدن برای سنسور محدودیت ایجاد میکند؟
سنسور دمای تماسی PT100 در غلاف روی یاتاقان نصب میشود و در معرض محیط نیست. برای الکترونیک، نصب داخل جعبهٔ محافظ با درجهٔ حفاظت مناسب الزامی است؛ این نکته در طراحی نصب هر پروژهٔ معدنی مشخصاً دیده میشود.
