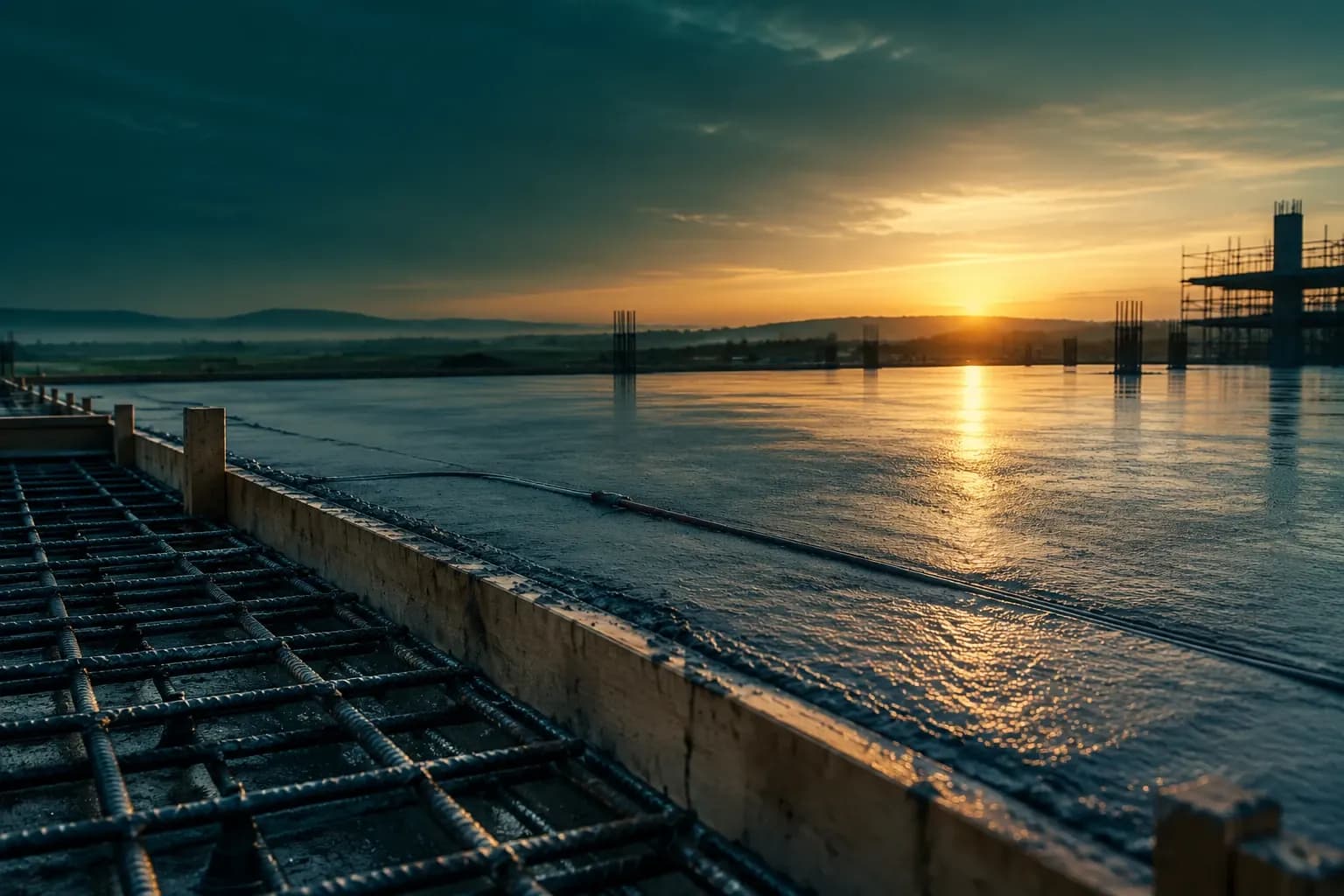

پایش عملآوری بتن
دمای داخل بتن و دمای محیط را از لحظهٔ بتن‌ریزی ثبت می‌کند تا زمان باز کردن قالب بر مبنای بلوغ واقعی بتن تعیین شود، نه بر مبنای تقویم.
چرا این پایش لازم است
زمان باز کردن قالب معمولاً بر اساس عادت تقویمی تعیین میشود، برای مثال سه روز. بتن با دما عمل میآید، نه با ساعت تقویم. در هوای سرد سه روز ممکن است برای رسیدن به مقاومت لازم کافی نباشد و باز کردن زودهنگام قالب مقاومت نهایی سازه را به‌صورت ماندگار کاهش می‌دهد. در هوای گرم همان طرح اختلاط ممکن است ظرف یک روز به مقاومت لازم برسد و انتظار سه روزه تأخیر بی‌مورد در چرخهٔ اجرا ایجاد کند.
مخاطرهٔ دیگر، اختلاف دمای مغز و سطح در بتن‌ریزی حجیم است. حرارت هیدراتاسیون مرکز مقطع را داغ می‌کند در حالی که سطح در تماس با هوا سرد میماند؛ اختلاف زیاد ترک حرارتی می‌سازد که تا سال‌ها بعد ظاهر نمی‌شود ولی از همان روز نخست شکل گرفته است.
چه چیزی اندازه‌گیری میشود
دمای مغز بتن
سنسور PT100 که پیش از بتن‌ریزی در مقطع کار گذاشته میشود و منحنی هیدراتاسیون را می‌دهد.
دمای سطح و اختلاف با مغز
اختلاف مغز و سطح شاخص اصلی ریسک ترک حرارتی در بتن‌ریزی حجیم است.
دما و رطوبت هوای محیط
شرایط محیط نرخ عملآوری و نرخ تبخیر آب سطحی را تعیین می‌کند.
بلوغ بتن
از انتگرال دما در زمان محاسبه میشود و مبنای علمی تصمیم باز کردن قالب است.
دمای بتن تازه در بچینگ
دمای بتن هنگام تحویل نقطهٔ شروع کل منحنی است و باید ثبت شود.
تجهیزات پیشنهادی
همهٔ مدل‌های زیر از سبد محصول فیدار الکترونیک‌اند. ترکیب نهایی پس از بازدید یا مشاورهٔ فنی تعیین میشود.
FCD6455-01
دیتالاگر صنعتی FIDAQUIRE مدل FCD6455-01
دیتالاگر کارگاه با ثبت پیوسته و گزارش‌گیری برای دفتر فنی
مشاهدهٔ محصول ←
FWN0260-01
مودم ارتباطی GSM مدل FWN0260-01 (دو سیم‌کارت)
مودم GSM برای کارگاهی که شبکهٔ ثابت ندارد
مشاهدهٔ محصول ←
FTR0100-01
سنسور دمای PT100
سنسور PT100 کارگذاشته‌شده در مقطع برای دمای مغز بتن
مشاهدهٔ محصول ←
FTD3070-01
سنسور دمای Spot
سنسور دمای نقطه‌ای برای سطح بتن و قالب
مشاهدهٔ محصول ←
FTR0100-11
سنسور دمای PT100 بی‌سیم
سنسور PT100 بی‌سیم برای نقاط دور از تابلوی کارگاه
مشاهدهٔ محصول ←
FTA3070-11
سنسور دما و رطوبت بی‌سیم
سنسور دما و رطوبت بی‌سیم برای شرایط محیط کارگاه
مشاهدهٔ محصول ←
FWL1600-01
کارت بی‌سیم LoRa مدل FWL1600-01 (۱۶ نود)
کارت گیرندهٔ LoRa برای پوشش نقاط پراکندهٔ کارگاه
مشاهدهٔ محصول ←
FMP0180-01
سنسور فشار
سنسور فشار محیط برای ثبت کامل شرایط جوی
مشاهدهٔ محصول ←قوانین هشدار و اتوماسیون
- 1
رسیدن شاخص بلوغ به مقدار هدف: اعلام مجاز بودن باز کردن قالب، با گزارش منحنی پشتیبان.
- 2
اختلاف دمای مغز و سطح بیش از حد مجاز: هشدار ریسک ترک حرارتی و لزوم عایق‌کاری سطح.
- 3
دمای مغز بالاتر از حد مجاز طرح اختلاط: هشدار؛ دمای بیش از حد مقاومت نهایی را کاهش می‌دهد.
- 4
دمای محیط زیر آستانهٔ یخبندان در ساعات اولیه: هشدار بحرانی برای اقدام حفاظتی.
- 5
تولید خودکار گزارش کامل عملآوری هر بتن‌ریزی برای پروندهٔ فنی پروژه.
نتیجه برای بهره‌بردار
زمان باز کردن قالب بر مبنای داده کوتاه میشود و چرخهٔ اجرای سازه سریع‌تر پیش می‌رود.
ریسک ترک حرارتی در بتن‌ریزی حجیم مدیریت میشود.
هر بتن‌ریزی سند عملآوری دارد که در دعاوی و ممیزی فنی قابل استناد است.
پرسش‌های متداول
آیا سنسور کارگذاشته در بتن بعداً قابل بازیافت است؟
سنسور PT100 با کابل کافی کار گذاشته میشود و انتهای کابل بیرون از مقطع باقی میماند؛ خود المان در بتن میماند و کابل پس از پایان دوره قطع میشود. محل کارگذاری باید با دفتر فنی پروژه هماهنگ شود تا با آرماتور تداخل نداشته باشد.
آیا شاخص بلوغ جایگزین نمونهٔ آزمایشگاهی است؟
مکمل آن است. نمونهٔ آزمایشگاهی مبنای رسمی مقاومت باقی میماند، ولی نمونه در شرایط آزمایشگاه عمل میآید نه در شرایط واقعی سازه. شاخص بلوغ عملآوری واقعی همان مقطع را میسنجد و معمولاً برای تصمیم باز کردن قالب، همراه با نمونهٔ شاهد استفاده میشود.
