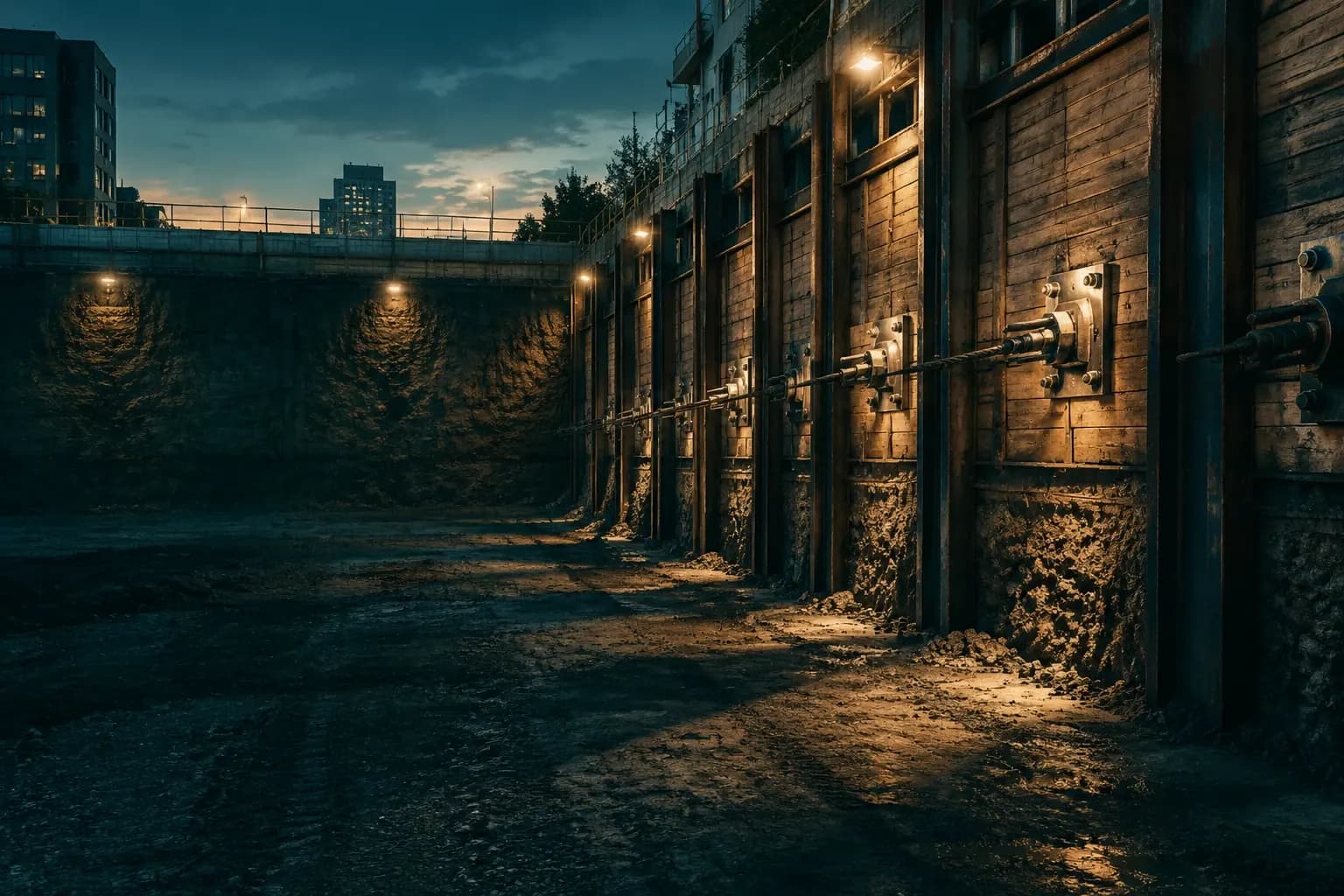

پایش گودبرداری و سازه نگهبان
لرزش ناشی از تخریب و حفاری، جابهجایی سازهٔ نگهبان و شرایط ساختمان‌های مجاور را پایش میکند تا خطر ریزش و ادعای خسارت هر دو مدیریت شوند.
چرا این پایش لازم است
گودبرداری در بافت شهری دو ریسک هم‌زمان دارد: ریزش سازهٔ نگهبان و ادعای خسارت همسایه. دومی حتی وقتی گودبرداری درست اجرا شده باشد نیز مطرح میشود. بدون داده، اثبات اینکه ترک دیوار همسایه از پیش وجود داشته عملاً ممکن نیست.
ریزش نیز بدون نشانهٔ قبلی نیست. سازهٔ نگهبان پیش از شکست جابه‌جا میشود و همین جابهجایی تدریجی تنها فرصت مداخله است. این حرکت با چشم دیده نمی‌شود و باید اندازهگیری شود.
چه چیزی اندازهگیری میشود
لرزش ناشی از تخریب و حفاری
سنسور ضربه در نقاط مرزی گود و روی دیوار مشترک، شدت لرزش رسیده به ساختمان مجاور را ثبت میکند.
جابهجایی سازهٔ نگهبان
ترانسمیتر جابهجایی با خروجی ۴ تا ۲۰ میلیآمپر روی مهارها؛ روند حرکت مهم‌تر از مقدار لحظه‌ای است.
نیروی مهار و انکراژ
لودسل مهار با خروجی ۴ تا ۲۰ میلیآمپر افت یا افزایش غیرعادی نیرو را نشان میدهد.
سطح آب زیرزمینی
بالا آمدن آب زیرزمینی فشار وارد بر سازهٔ نگهبان را تغییر میدهد و باید پایش شود.
شرایط جوی و بارندگی
بارندگی شدید هم آب زیرزمینی را بالا می‌برد و هم پایداری شیب را کاهش میدهد.
تجهیزات پیشنهادی
همهٔ مدل‌های زیر از سبد محصول فیدار الکترونیک‌اند. ترکیب نهایی پس از بازدید یا مشاورهٔ فنی تعیین میشود.
FCD6455-01
دیتالاگر صنعتی FIDAQUIRE مدل FCD6455-01
دیتالاگر کارگاه با ثبت پیوسته و گزارش قابل استناد در دعاوی
مشاهدهٔ محصول ←
FWN0260-01
مودم ارتباطی GSM مدل FWN0260-01 (دو سیم‌کارت)
مودم GSM برای ارسال هشدار و داده از کارگاه
مشاهدهٔ محصول ←
FDS0202-01
سنسور تشخیص ضربه
سنسور تشخیص ضربه برای لرزش مرز گود
مشاهدهٔ محصول ←
FDS0202-11
سنسور تشخیص ضربه بی‌سیم
سنسور ضربهٔ بی‌سیم برای نصب روی ساختمان مجاور بدون کابل‌کشی
مشاهدهٔ محصول ←
FAC0420-02
سنسور جریان ۴ تا ۲۰ میلیآمپر سه کانال
ورودی ۴ تا ۲۰ میلیآمپر سه‌کانال برای ترانسمیتر جابهجایی، لودسل و سطح آب
مشاهدهٔ محصول ←
FAC0420-12
سنسور جریان ۴ تا ۲۰ میلیآمپر بی‌سیم سه کانال
نسخهٔ بی‌سیم ورودی ۴ تا ۲۰ میلیآمپر برای نقاط دور مرز گود
مشاهدهٔ محصول ←
FTA3070-11
سنسور دما و رطوبت بی‌سیم
سنسور دما و رطوبت بی‌سیم برای شرایط جوی کارگاه
مشاهدهٔ محصول ←
FWL1600-01
کارت بی‌سیم LoRa مدل FWL1600-01 (۱۶ نود)
کارت گیرندهٔ LoRa برای پوشش محیط گود بدون کابل‌کشی
مشاهدهٔ محصول ←
FDR0102-01
رله دو کانال
ماژول رله برای آژیر تخلیهٔ اضطراری گود
مشاهدهٔ محصول ←قوانین هشدار و اتوماسیون
- 1
شدت لرزش رسیده به ساختمان مجاور بالای آستانهٔ مجاز: توقف عملیات و ثبت رویداد با زمان دقیق.
- 2
جابهجایی سازهٔ نگهبان بیش از حد طراحی یا شتاب گرفتن روند حرکت: هشدار بحرانی و تخلیهٔ گود.
- 3
افت ناگهانی نیروی مهار: هشدار شل شدن انکراژ و بازرسی فوری.
- 4
بالا آمدن سطح آب زیرزمینی بالای آستانه: هشدار افزایش فشار وارد بر سازهٔ نگهبان.
- 5
گزارش خودکار روزانه از حداکثر لرزش ثبت‌شده، بهعنوان سند در برابر ادعای خسارت.
نتیجه برای بهره‌بردار
روند حرکت سازهٔ نگهبان دیده میشود و فرصت مداخله پیش از شکست به‌دست می‌آید.
ادعای خسارت همسایه با دادهٔ مستقل و پیوسته پاسخ داده میشود.
برنامهٔ اجرا با اتکا به داده تنظیم میشود، نه با محدودیت‌های محافظه‌کارانهٔ کلی.
پرسش‌های متداول
آیا سنسور ضربه لرزشسنج استاندارد سازه است؟
سنسور ضربهٔ فidar رویداد ضربه و لرزش را تشخیص میدهد و برای هشدار و ثبت رویداد مؤثر است. اگر پروژه به اندازهگیری سرعت ذرهای طبق استاندارد مشخصی نیاز دارد — برای مثال پذیرش رسمی توسط کارفرما — لرزشسنج کالیبرهٔ استاندارد لازم است و سامانهٔ فidar خروجی آن را بهعنوان ورودی آنالوگ میخواند و در همان تاریخچه ثبت میکند.
آیا ترانسمیتر جابهجایی و لودسل نیز تأمین میشود؟
این دو از سازندهٔ تخصصی ابزار دقیق ژئوتکنیک تأمین میشوند و انتخابشان بر عهدهٔ مهندس ژئوتکنیک پروژه است. سامانهٔ فidar خروجی استاندارد ۴ تا ۲۰ میلیآمپر یا ۰ تا ۱۰ ولت آنها را میخواند، پیوسته ثبت میکند و به هشدار تبدیل میکند — بخشی که معمولاً در پروژهها غایب است.
راهکارهای مرتبط
این راهکار را برای سایت خودتان می‌خواهید؟
مشخصات سایت را بفرستید تا لیست تجهیزات و پیشنهاد فنی متناسب با آن آماده شود.
