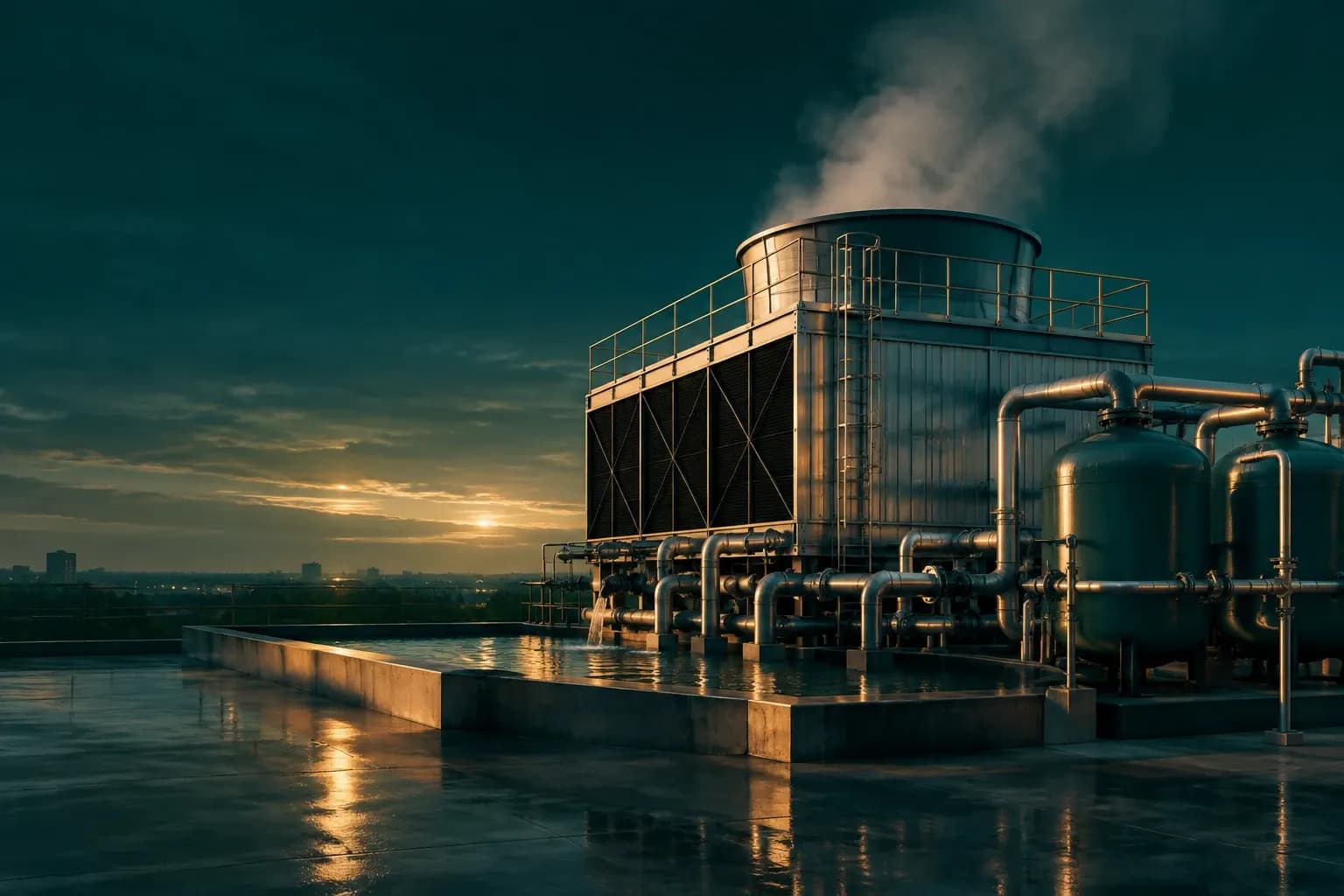

پایش تصفیه‌خانه استخر و برج خنک‌کننده
برج خنک‌کننده و تصفیه‌خانه را از نظر دمای آب، کارکرد فن و پمپ، فشار فیلتر و نشت پایش میکند تا بازده سرمایش و کیفیت آب هر دو حفظ شود.
چرا این پایش لازم است
برج خنک‌کننده هستهٔ سرمایش هر ساختمان بزرگ یا کارخانه است و افت بازده آن به کل سامانه سرایت میکند: چیلر برای جبران بیشتر کار میکند و مصرف برق بالا می‌رود. این افت با بازدید ظاهری برج قابل تشخیص نیست؛ تنها اختلاف دمای آب ورودی و خروجی آن را نشان می‌دهد.
در سمت تصفیه، مسئله رسوب و گرفتگی است. فیلتری که اشباع شده، جریان را کم میکند و پمپ را زیر فشار می‌گذارد. لحظهٔ درست شست‌وشو را افت فشار تعیین میکند، نه تقویم؛ شست‌وشوی زودهنگام آب هدر می‌دهد و دیرهنگام تجهیز را می‌فرساید.
چه چیزی اندازه‌گیری میشود
دمای آب ورودی و خروجی برج
اختلاف این دو (Range) معیار اصلی بازده برج است و باید پیوسته ثبت شود.
دما و رطوبت هوای محیط
بازده برج به دمای مرطوب هوا بستگی دارد؛ بدون این داده، قضاوت دربارهٔ عملکرد برج بی‌معناست.
کارکرد فن و پمپ سیرکولاسیون
جریان موتور فن و پمپ اثبات میکند هر دو می‌چرخند؛ فن با تسمهٔ پاره همچنان جریان الکتریکی می‌کشد اما هوا جابه‌جا نمی‌کند.
فشار پیش و پس از فیلتر
ترانسمیتر فشار ۴ تا ۲۰ میلیآمپر در دو سو، لحظهٔ اشباع فیلتر را از افت فشار مشخص میکند.
سطح تشتک و نشت آب
ترانسمیتر سطح تشتک و کابل حسگر نشت در محوطهٔ تجهیزات، هدررفت آب را قابل مشاهده میکند.
تجهیزات پیشنهادی
همهٔ مدل‌های زیر از سبد محصول فیدار الکترونیک‌اند. ترکیب نهایی پس از بازدید یا مشاورهٔ فنی تعیین میشود.
FCD6455-01
دیتالاگر صنعتی FIDAQUIRE مدل FCD6455-01
دیتالاگر مرکزی برای ثبت بازده برج و شرایط جوی در یک تاریخچه
مشاهدهٔ محصول ←
FBC0232-01
کارت ورودی CANopen مدل FBC0232-01
کارت CANopen برای زنجیرهٔ سنسورهای پراکندهٔ روی بام و موتورخانه
مشاهدهٔ محصول ←
FTR0100-01
سنسور دمای PT100
سنسور PT100 در غلاف برای آب ورودی و خروجی برج
مشاهدهٔ محصول ←
FTA3070-01
سنسور دما و رطوبت
سنسور دما و رطوبت هوای محیط برای مرجع بازده
مشاهدهٔ محصول ←
FAC2000-23
سنسور جریان متناوب سه کانال تحت شبکه
سنسور جریان متناوب سه‌کانال برای فن، پمپ سیرکولاسیون و پمپ تصفیه
مشاهدهٔ محصول ←
FAC0420-02
سنسور جریان ۴ تا ۲۰ میلیآمپر سه کانال
ورودی ۴ تا ۲۰ میلیآمپر سه‌کانال برای فشار فیلتر و سطح تشتک
مشاهدهٔ محصول ←
FDW0050-01
سنسور تشخیص نشت آب
سنسور نشت آب در محوطهٔ تجهیزات
مشاهدهٔ محصول ←
FDR0508-01
کارت خروجی رله ۸ کاناله مدل FDR0508-01
کارت رلهٔ ۸ کاناله برای فرمان بک‌واش، دوز شیمیایی و شیر جبران آب
مشاهدهٔ محصول ←
FDS0202-01
سنسور تشخیص ضربه
سنسور ضربه برای لرزش غیرعادی گیربکس و فن برج
مشاهدهٔ محصول ←قوانین هشدار و اتوماسیون
- 1
کاهش اختلاف دمای ورودی و خروجی نسبت به مرجع در شرایط جوی مشابه: هشدار افت بازده برج.
- 2
قطع جریان فن یا پمپ در حالی که سامانه در حال کار است: هشدار فوری.
- 3
اختلاف فشار فیلتر بالای آستانه: فرمان بک‌واش از طریق رله و ثبت رویداد.
- 4
افت سطح تشتک سریع‌تر از نرخ تبخیر مورد انتظار: هشدار نشت.
- 5
لرزش غیرعادی روی گیربکس فن: هشدار نگهداری پیش از خرابی مکانیکی.
نتیجه برای بهره‌بردار
افت بازده برج پیش از آنکه به مصرف برق چیلر منتقل شود شناسایی میشود.
شست‌وشوی فیلتر بر مبنای فشار انجام میشود و مصرف آب و زمان توقف کاهش می‌یابد.
هدررفت آب ناشی از نشت در همان روز تشخیص داده میشود.
پرسش‌های متداول
هدایت الکتریکی و pH آب برج هم پایش میشود؟
بله، از طریق ترانسمیترهای تخصصی با خروجی ۴ تا ۲۰ میلیآمپر. سامانه این دو را ثبت میکند و میتواند بر اساس آنها فرمان بلودان و دوز شیمیایی را با رله بدهد؛ همین کار مصرف مواد شیمیایی را به مقدار واقعی مورد نیاز محدود میکند.
سنسورهای نصبشده روی بام در معرض آب و آفتاب هستند؛ دوام کافی دارند؟
سنسور دمای آب داخل غلاف در مسیر لوله نصب میشود و در معرض هوا نیست. برای نقاط محیطی، سنسور در جعبهٔ محافظ با سایهبان نصب میشود و برای نقاط دور از تابلو، مدل بیسیم LoRa کابلکشی روی بام را حذف میکند.
