پایش انرژی و دیماند برق
سامانه، مصرف و دیماند برق را به تفکیک فیدر و خط تولید به‌صورت پیوسته اندازه‌گیری می‌کند تا جریمهٔ دیماند قراردادی حذف شود و بهای انرژی به مرکز هزینهٔ مربوط منتسب شود.
چرا این پایش لازم است
صورتحساب برق صنعتی از دو مؤلفه تشکیل می‌شود: انرژی مصرفی و دیماند. دیماند را بیشترین توان لحظه‌ای در یک بازهٔ کوتاه تعیین می‌کند؛ بنابراین راه‌اندازی هم‌زمان چند موتور بزرگ، بهای کل ماه — و در برخی تعرفه‌ها ماه‌های بعد — را افزایش می‌دهد. در نبود داده، این رویداد تنها در صورتحساب ماه بعد مشاهده می‌شود؛ زمانی که امکان پیشگیری گذشته است.
مسئلهٔ دوم انتساب هزینه است. وقتی کل سالن از یک تابلوی اصلی تغذیه می‌شود، سهم هر خط تولید از مصرف مشخص نیست. اندازه‌گیری در سطح فیدر، بهای انرژی هر محصول را قابل محاسبه می‌کند.
چه چیزی اندازه‌گیری می‌شود
جریان هر فیدر

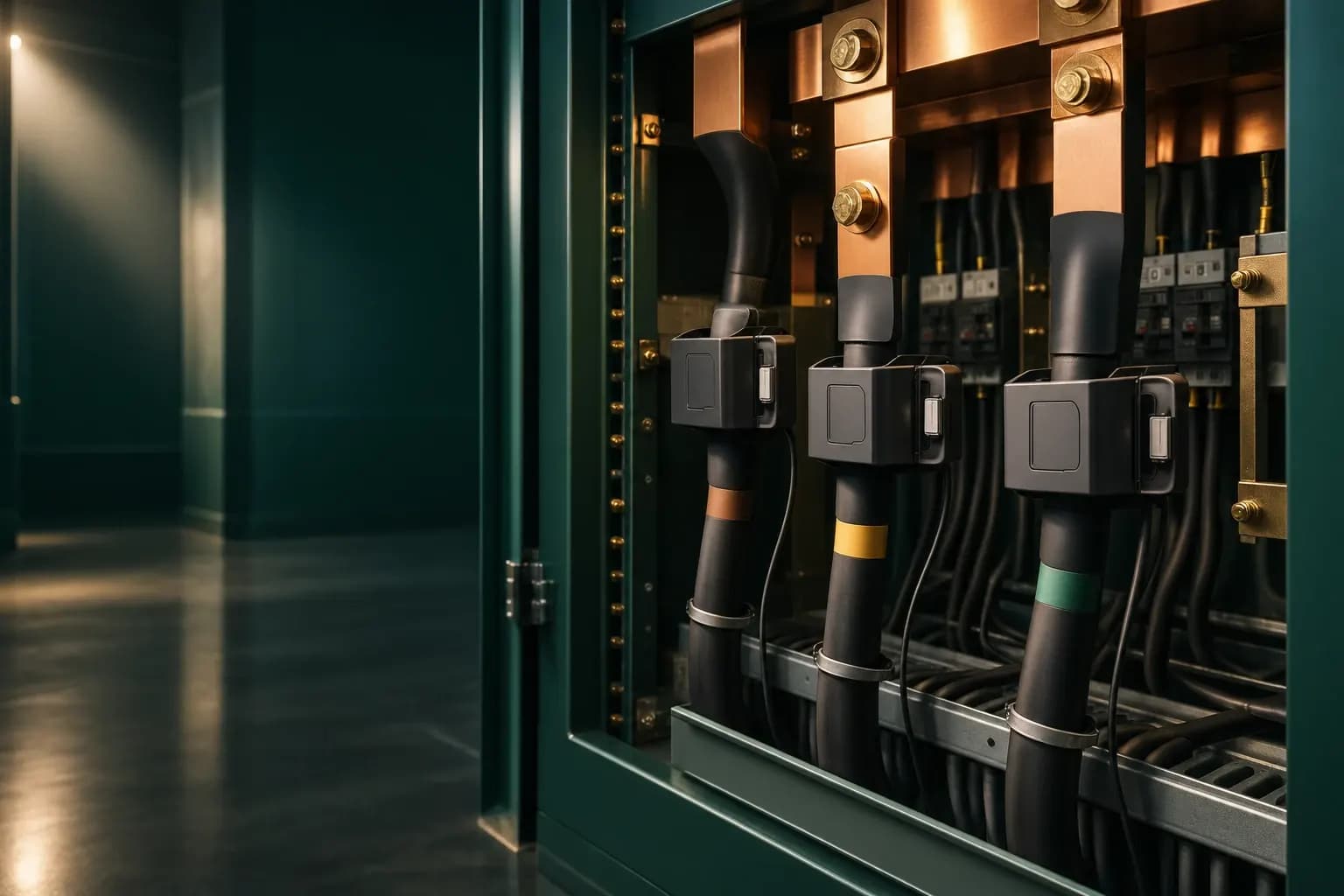

سنسور جریان متناوب با ترانس جریان روی هر فیدر نصب می‌شود و بار آن خط را مستقل از سایر فیدرها ثبت می‌کند.
سطح ولتاژ سه فاز
سنسور سطح ولتاژ متناوب ۵۰ تا ۲۵۰ ولت، افت ولتاژ و نامتعادلی فاز را نشان می‌دهد؛ شرایطی که به آسیب سیم‌پیچ موتور می‌انجامد.
پیک لحظه‌ای و پنجرهٔ دیماند
نمونه‌برداری پیوسته، پیک واقعی را داخل پنجرهٔ محاسبهٔ دیماند ثبت می‌کند؛ نه میانگین ساعتی.
کارکرد و توقف تجهیزات پرمصرف
از روی جریان مشخص می‌شود کدام دستگاه در چه بازه‌ای روشن بوده است. کارکرد تجهیز در شیفت خاموش از همین داده تشخیص داده می‌شود.
وجود برق روی مدارهای حیاتی
دتکتور ولتاژ متناوب برای مدارهایی که تنها تشخیص وجود یا نبود برق لازم است، نسبت به اندازه‌گیری کامل کم‌هزینه‌تر و ساده‌تر است.
تجهیزات پیشنهادی
همهٔ مدل‌های زیر از سبد محصول فیدار الکترونیک‌اند. ترکیب نهایی پس از بازدید یا مشاورهٔ فنی تعیین می‌شود.
FCD3245-01
دیتالاگر بازار برق مدل FCD3245-01
دیتالاگر بازار برق برای ثبت و گزارش مصرف و دیماند
مشاهدهٔ محصول ←
FCD6455-01
دیتالاگر صنعتی FIDAQUIRE مدل FCD6455-01
دیتالاگر ماژولار برای سایت‌هایی که پایش برق بخشی از پایش کل کارخانه است
مشاهدهٔ محصول ←
FBC0232-01
کارت ورودی CANopen مدل FBC0232-01
کارت CANopen برای اتصال زنجیره‌ای سنسورهای تابلو
مشاهدهٔ محصول ←
FAC2000-03
سنسور جریان متناوب سه کانال
سنسور جریان متناوب سه‌کانال برای سه فاز یک فیدر
مشاهدهٔ محصول ←
FAC2000-01
سنسور جریان متناوب
سنسور جریان متناوب تک‌کاناله برای بارهای منفرد
مشاهدهٔ محصول ←
FAV0220-03
سنسور سطح ولتاژ متناوب
سنسور سطح ولتاژ متناوب ۵۰ تا ۲۵۰ ولت
مشاهدهٔ محصول ←
FAV0220-05
دتکتور ولتاژ متناوب سه کانال
دتکتور ولتاژ متناوب سه‌کانال برای مدارهای حیاتی
مشاهدهٔ محصول ←
FDR0508-01
کارت خروجی رله ۸ کاناله مدل FDR0508-01
کارت رلهٔ ۸ کاناله برای مدیریت بار و قطع بارهای غیرضروری در پیک
مشاهدهٔ محصول ←قوانین هشدار و اتوماسیون
- 1
نزدیک شدن توان لحظه‌ای به سقف دیماند قراردادی: هشدار پیش از عبور از سقف، تا راه‌اندازی بار بعدی به تعویق بیفتد.
- 2
قطع خودکار بارهای غیرضروری با رله در پنجرهٔ پیک، طبق اولویت تعریف‌شده.
- 3
نامتعادلی جریان بین فازها بیش از حد مجاز: هشدار؛ بار نامتعادل موتور را گرم و ترانسفورماتور را فرسوده می‌کند.
- 4
جریان غیرصفر روی خطی که باید در شیفت خاموش باشد: هشدار اتلاف انرژی.
- 5
گزارش خودکار روزانه و ماهانه به فرمت XLS یا CSV برای واحد مالی.
نتیجه برای بهره‌بردار
جریمهٔ عبور از دیماند قراردادی با هشدار پیشگیرانه حذف می‌شود.
بهای انرژی هر خط تولید قابل محاسبه و قابل انتساب می‌شود.
مصرف در شیفت‌های خاموش، که معمولاً بزرگ‌ترین اتلاف پنهان است، مشاهده و حذف می‌شود.
پرسش‌های متداول
برای فیدرهای پرجریان چه راهکاری وجود دارد؟ سنسور تا ۵ آمپر می‌خواند.
با ترانس جریان (CT) متناسب با خط. سنسور همچنان ۰ تا ۵ آمپر می‌خواند و نسبت CT در نرم‌افزار اعمال می‌شود. به این ترتیب فیدرهای ده‌ها یا صدها آمپری بدون تعویض سنسور پوشش داده می‌شوند. CT کلمپی نصب را بدون قطع مدار ممکن می‌کند.
آیا این سامانه جایگزین کنتور اداره برق است؟
خیر. این سامانه جایگزین کنتور اداره برق نیست. کنتور اداره برق مبنای صورتحساب است؛ این سامانه ابزار مدیریت داخلی است که منشأ صورتحساب و تصمیم مؤثر بر کاهش آن را مشخص می‌کند.
