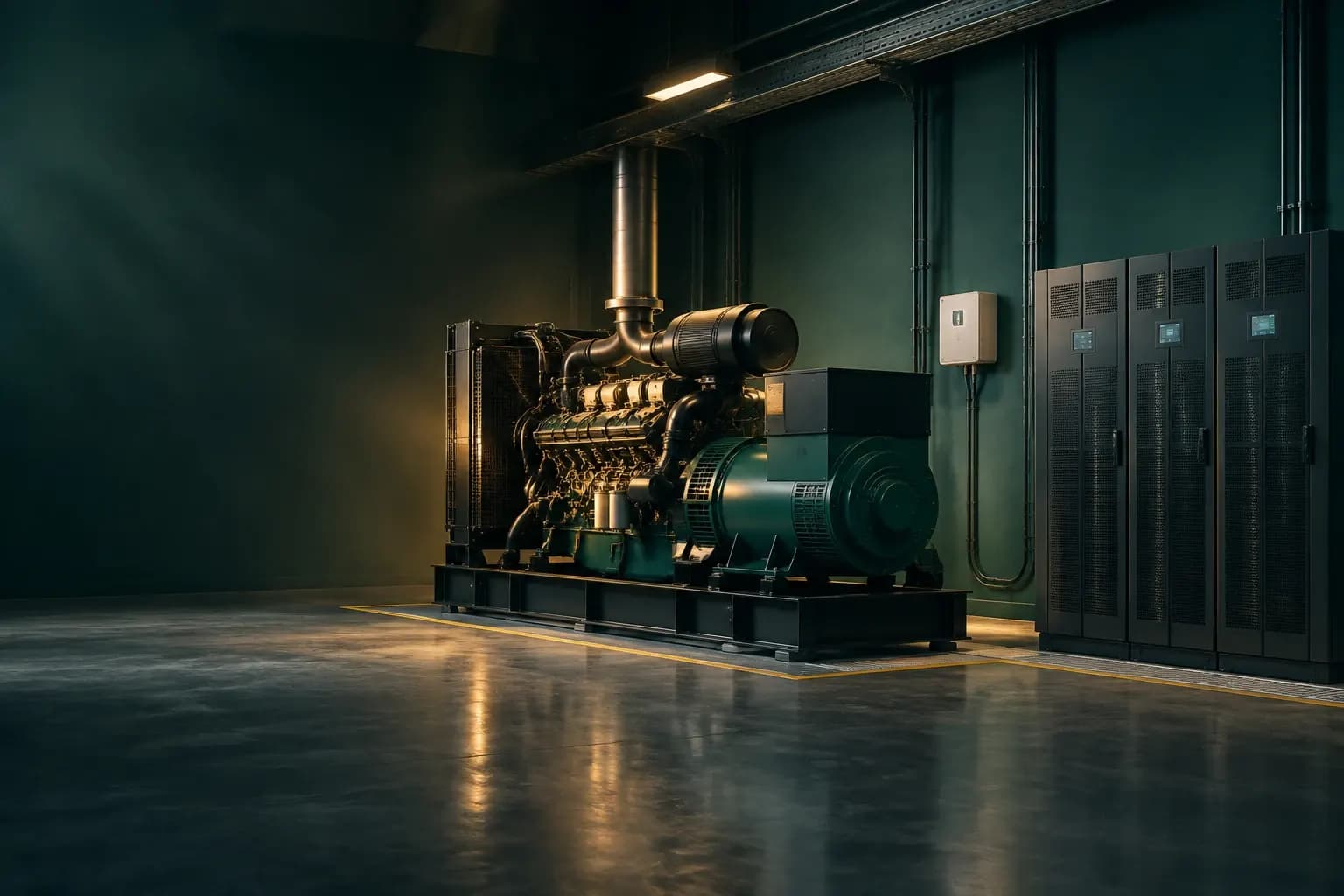

پایش UPS و دیزل ژنراتور
سامانه، برق شهر، خروجی UPS و عملکرد دیزل ژنراتور را همزمان ثبت میکند تا در لحظهٔ قطع برق مشخص شود کدام حلقهٔ زنجیرهٔ پشتیبان از مدار خارج شده است.
چرا این پایش لازم است
زنجیرهٔ پشتیبان برق سه حلقه دارد: برق شهر، UPS و ژنراتور. رویهٔ رایج، آزمون ماهانهٔ هر سه حلقه است؛ در روز حادثه اغلب یکی از آن‌ها عمل نمی‌کند — ظرفیت باتری UPS کاهش یافته، ژنراتور استارت نمی‌شود یا کلید انتقال بار فرمان نمی‌گیرد. آزمون ماهانه تنها وضعیت یک لحظه را نشان میدهد. پایش پیوسته، روند فرسایش هر حلقه را پیش از روز حادثه آشکار میکند.
نکتهٔ دوم، زمان اتونومی واقعی است. ظرفیت نامی UPS با ظرفیت فعلی یکسان نیست. اختلاف این دو تنها با ثبت رفتار دستگاه در قطعی‌های واقعی و مراجعه به تاریخچه مشخص می‌شود.
چه چیزی اندازه‌گیری می‌شود
وجود برق شهر و خروجی UPS
دو کانال مستقل دتکتور ولتاژ متناوب، لحظهٔ دقیق انتقال بار به باتری و لحظهٔ بازگشت را ثبت می‌کنند.
بار خروجی UPS
جریان خروجی، درصد بار UPS را نشان میدهد. اضافه‌بار تدریجی، اصلی‌ترین عامل کوتاه شدن اتونومی است.
ولتاژ بانک باتری
روند دشارژ در هر قطعی، سلامت واقعی باتری را میسنجد. افت سریع‌تر از قطعی قبلی، نشانهٔ فرارسیدن زمان تعویض است.
استارت و کارکرد ژنراتور
کنتاکت خشک تابلوی کنترل ژنراتور، فرمان استارت و وضعیت خطا را اعلام میکند و جریان خروجی، کارکرد واقعی زیر بار را تأیید میکند.
دمای اتاق UPS
UPS و باتری هر دو به دما حساس‌اند و اتاق UPS معمولاً تهویهٔ کافی ندارد. دما مستقیماً بر عمر باتری اثر می‌گذارد.
تجهیزات پیشنهادی
همهٔ مدل‌های زیر از سبد محصول فیدار الکترونیک‌اند. ترکیب نهایی پس از بازدید یا مشاورهٔ فنی تعیین می‌شود.
FCD6455-01
دیتالاگر صنعتی FIDAQUIRE مدل FCD6455-01
دیتالاگر مرکزی برای ثبت همزمان همهٔ حلقه‌های زنجیرهٔ پشتیبان
مشاهدهٔ محصول ←
FAV0220-25
دتکتور ولتاژ متناوب سه کانال تحت شبکه
دتکتور ولتاژ متناوب سه‌کانال: برق شهر، خروجی UPS، خروجی ژنراتور
مشاهدهٔ محصول ←
FAC2000-23
سنسور جریان متناوب سه کانال تحت شبکه
سنسور جریان متناوب سه‌کانال برای بار خروجی UPS
مشاهدهٔ محصول ←
FAV0220-04
سنسور سطح ولتاژ مستقیم
سنسور سطح ولتاژ مستقیم برای بانک باتری
مشاهدهٔ محصول ←
FDD0001-02
دتکتور کنتاکت خشک سه کانال
دتکتور کنتاکت خشک سه‌کانال برای خروجی‌های آلارم تابلوی ژنراتور
مشاهدهٔ محصول ←
FAC0420-01
سنسور جریان ۴ تا ۲۰ میلی‌آمپر
ورودی ۴ تا ۲۰ میلی‌آمپر برای ترانسمیتر سطح سوخت ژنراتور
مشاهدهٔ محصول ←
FTA3070-01
سنسور دما و رطوبت
سنسور دما و رطوبت اتاق UPS
مشاهدهٔ محصول ←
FWN0260-01
مودم ارتباطی GSM مدل FWN0260-01 (دو سیم‌کارت)
مودم GSM برای ارسال هشدار در همان قطعی که شبکهٔ سایت را نیز از کار می‌اندازد
مشاهدهٔ محصول ←قوانین هشدار و اتوماسیون
- 1
انتقال بار به باتری: ثبت لحظه و شروع شمارش زمان. اگر ژنراتور در بازهٔ تعریف‌شده وارد مدار نشود، هشدار بحرانی.
- 2
بار خروجی UPS بالای ۸۰ درصد ظرفیت: هشدار ظرفیت؛ در این بازه اتونومی به‌شدت کوتاه می‌شود.
- 3
افت ولتاژ باتری سریع‌تر از منحنی مرجع: هشدار فرسودگی باتری با پیشنهاد آزمون ظرفیت.
- 4
فعال شدن هر آلارم تابلوی ژنراتور (دمای آب، فشار روغن، عدم استارت): اعلام فوری با پیامک.
- 5
دمای اتاق UPS بالای ۲۵ درجه: هشدار، با ثبت اثر آن بر عمر باتری در گزارش.
نتیجه برای بهره‌بردار
زنجیرهٔ پشتیبان به‌جای آزمون ماهانه، به‌صورت پیوسته تأیید می‌شود.
زمان اتونومی واقعی از داده به‌دست می‌آید، نه از برچسب دستگاه.
هر قطعی یک گزارش کامل با ترتیب رویدادها تولید میکند و ریشه‌یابی را مستند می‌سازد.
پرسش‌های متداول
UPS موجود خروجی SNMP دارد؛ آیا باز هم به سنسور نیاز است؟
خروجی SNMP خود UPS مفید است، اما تنها وضعیت اعلامشده توسط خود دستگاه را نشان میدهد. سنسور مستقل همان کمیتی را میسنجد که روی خط وجود دارد. اگر برد کنترلی UPS خود منبع خطا باشد — که همان حالت بحرانی است — سنسور مستقل تنها منبع قابل اتکا است. دیتالاگر FIDAQUIRE هر دو منبع را همزمان ثبت میکند.
آیا ژنراتور را می‌توان از راه دور استارت زد؟
بله، از طریق خروجی رله به ورودی استارت تابلوی کنترل ژنراتور. این کار باید با هماهنگی سازندهٔ تابلو و با حفظ اینترلاک‌های ایمنی انجام شود. فرمان از راه دور نباید اینترلاک‌های موجود را دور بزند.
