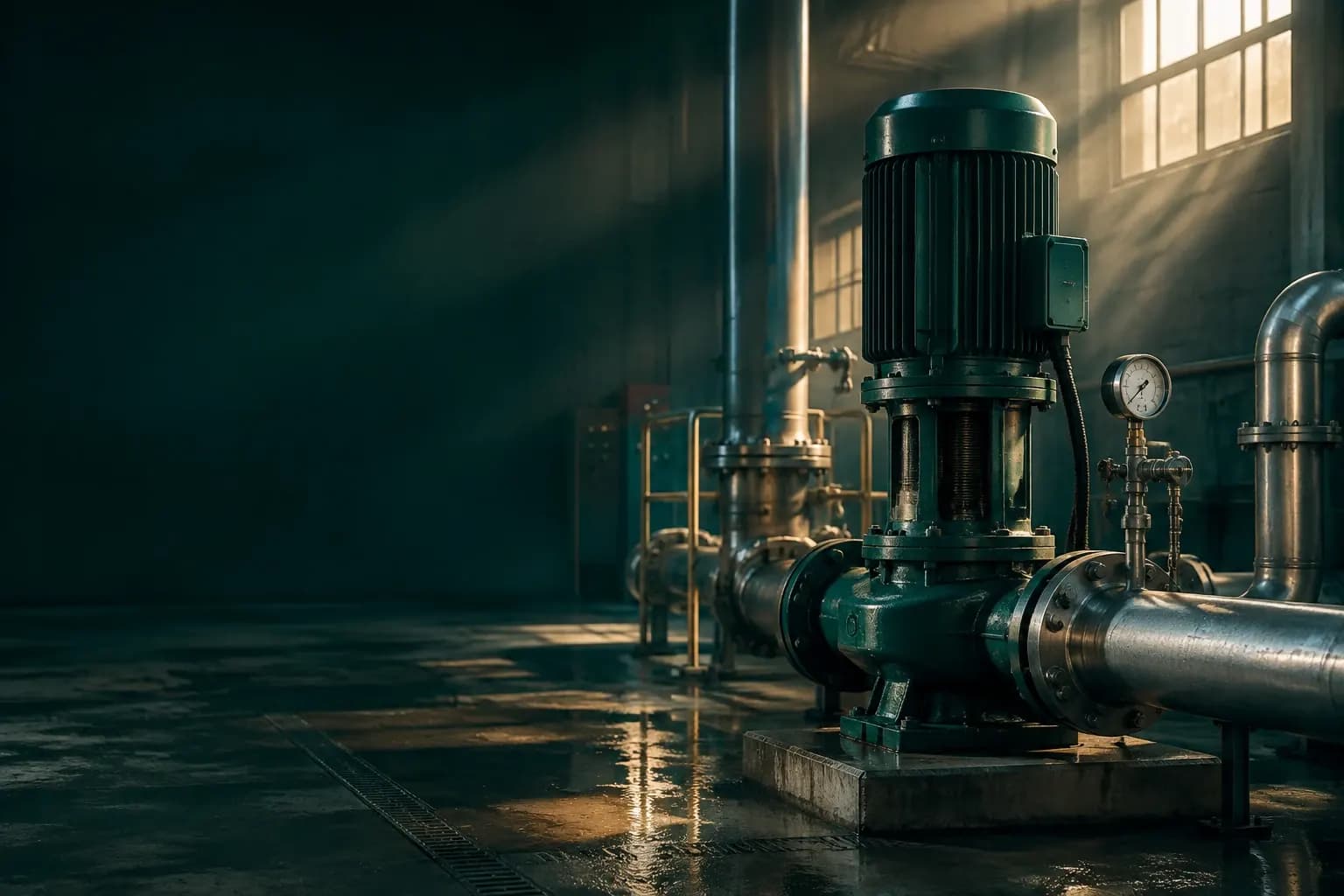

پایش چاه آب و ایستگاه پمپاژ
سامانه، چاه آب، ایستگاه پمپاژ و مخزن را از نظر فشار، دبی، سطح مخزن و سلامت الکتروموتور پایش میکند و از کارکرد خشک پمپ جلوگیری میکند.
چرا این پایش لازم است
گران‌ترین خرابی ایستگاه پمپاژ، کارکرد خشک است: پمپی که بدون آب می‌چرخد، ظرف چند دقیقه یاتاقان و آب‌بند را از بین می‌برد. در ایستگاه‌های بدون اپراتور — که اکثر ایستگاه‌ها چنین‌اند — این رویداد تا اعلام مشترک تشخیص داده نمی‌شود. پایش پیوسته، همین رویداد را در لحظهٔ وقوع تشخیص می‌دهد.
مسئلهٔ دوم انرژی است. پمپ‌ها از بزرگ‌ترین بارهای الکتریکی شبکهٔ آب هستند و کارکرد خارج از نقطهٔ بازده بهینه ممکن است ماه‌ها بدون تشخیص ادامه یابد. جریان موتور همراه با فشار رانش، دو کمیتی هستند که این انحراف را نشان می‌دهند.
چه چیزی اندازه‌گیری میشود
فشار مکش و رانش
ترانسمیتر فشار با خروجی ۴ تا ۲۰ میلیآمپر در دو سمت پمپ؛ افت فشار مکش، نخستین نشانهٔ کارکرد خشک است.
جریان الکتروموتور
جریان پایین‌تر از حد عادی نشانهٔ چرخش بی‌بار پمپ است؛ جریان بالاتر نشانهٔ گرفتگی یا خرابی مکانیکی است.
سطح مخزن و چاه
ترانسمیتر سطح، ارتفاع آب مخزن و افت سطح ایستابی چاه را می‌دهد. روند بلندمدت آن، سلامت سفرهٔ آب را نشان می‌دهد.
دبی خروجی
فلومتر با خروجی ۴ تا ۲۰ میلیآمپر، حجم پمپاژ را می‌دهد و در کنار جریان موتور، بازده انرژی به ازای متر مکعب را می‌سازد.
برق ورودی و وضعیت تابلو
دتکتور ولتاژ متناوب و کنتاکت خشک بی‌متال و کلید حرارتی، علت توقف پمپ را مشخص می‌کنند.
تجهیزات پیشنهادی
همهٔ مدل‌های زیر از سبد محصول فیدار الکترونیک‌اند. ترکیب نهایی پس از بازدید یا مشاورهٔ فنی تعیین میشود.
FCD6455-01
دیتالاگر صنعتی FIDAQUIRE مدل FCD6455-01
دیتالاگر ایستگاه با هشدار پیامکی و ثبت محلی
مشاهدهٔ محصول ←
FWN0260-01
مودم ارتباطی GSM مدل FWN0260-01 (دو سیم‌کارت)
مودم GSM برای ایستگاه بدون خط ثابت
مشاهدهٔ محصول ←
FAC0420-02
سنسور جریان ۴ تا ۲۰ میلیآمپر سه کانال
ورودی ۴ تا ۲۰ میلیآمپر سه‌کانال برای ترانسمیتر فشار، سطح و فلومتر
مشاهدهٔ محصول ←
FAC2000-23
سنسور جریان متناوب سه کانال تحت شبکه
سنسور جریان متناوب سه‌کانال برای سه فاز الکتروموتور
مشاهدهٔ محصول ←
FAV0220-03
سنسور سطح ولتاژ متناوب
سنسور سطح ولتاژ متناوب برای پایش کیفیت برق ورودی
مشاهدهٔ محصول ←
FDD0001-02
دتکتور کنتاکت خشک سه کانال
دتکتور کنتاکت خشک سه‌کانال برای بی‌متال، کلید حرارتی و فرمان تابلو
مشاهدهٔ محصول ←
FTR0100-01
سنسور دمای PT100
سنسور PT100 برای دمای بدنهٔ الکتروموتور و یاتاقان
مشاهدهٔ محصول ←
FDR0102-01
رله دو کانال
ماژول رله برای توقف اضطراری پمپ در کارکرد خشک
مشاهدهٔ محصول ←
FDW0050-01
سنسور تشخیص نشت آب
سنسور نشت آب در اتاق پمپ
مشاهدهٔ محصول ←قوانین هشدار و اتوماسیون
- 1
افت فشار مکش زیر آستانه هم‌زمان با روشن بودن موتور: توقف فوری پمپ با رله و هشدار کارکرد خشک.
- 2
جریان موتور زیر حد بی‌باری: هشدار؛ پمپ در این حالت آب جابه‌جا نمی‌کند.
- 3
جریان بالاتر از حد مجاز یا نامتعادلی فاز: هشدار گرفتگی یا خرابی سیم‌پیچ.
- 4
سطح مخزن زیر ذخیرهٔ اضطراری: هشدار بحرانی به بهره‌بردار.
- 5
تعداد استارت در ساعت بیش از حد مجاز: هشدار؛ استارت مکرر عمر موتور را کوتاه میکند.
نتیجه برای بهره‌بردار
خرابی ناشی از کارکرد خشک عملاً حذف میشود.
انرژی مصرفی به ازای هر متر مکعب آب قابل اندازه‌گیری و قابل بهبود میشود.
افت سطح ایستابی چاه به‌عنوان روند بلندمدت مستند میشود.
پرسش‌های متداول
ایستگاه برق دائم ندارد؛ سامانه چگونه کار میکند؟
دیتالاگر با باتری پشتیبان و مودم GSM کار میکند و در نبود برق نیز داده را نگه میدارد و هشدار قطع برق را میفرستد. برای نقاط پراکندهٔ سایت، سنسورهای بیسیم LoRa تغذیهٔ باتری دارند و به کابلکشی نیاز ندارند.
آیا ترانسمیتر فشار و فلومتر نیز تأمین میشود؟
این دو بر اساس قطر لوله، سیال و فشار کاری انتخاب میشوند و از سازندهٔ تخصصی تأمین میشوند. سامانهٔ فیدار خروجی استاندارد ۴ تا ۲۰ میلیآمپر یا ۰ تا ۱۰ ولت آنها را میخواند. در مشاورهٔ پیش از خرید، مشخصات مناسب تعیین میشود.
