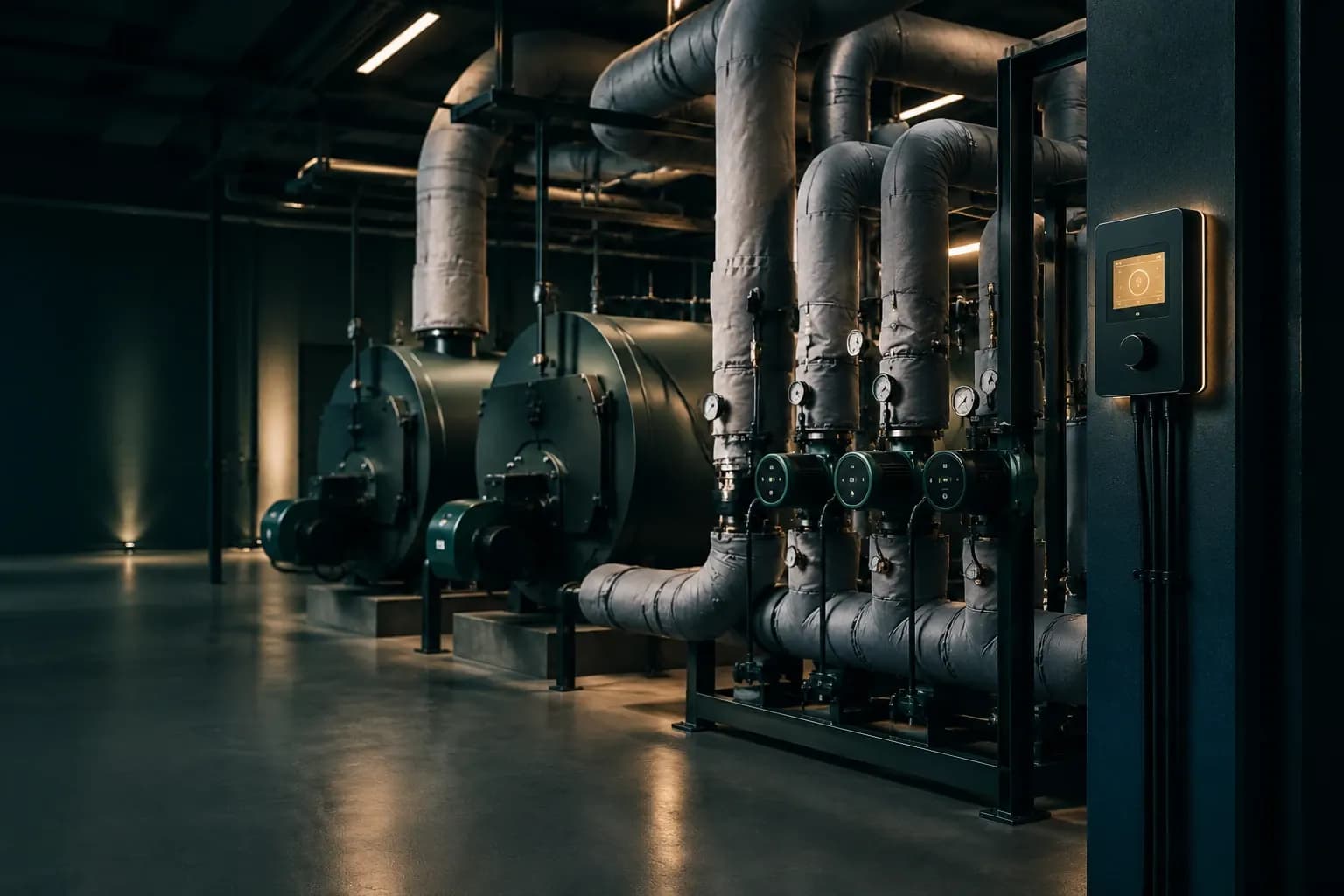

سیستم هوشمند موتورخانه چیست؟

موتورخانه‌­های غیر هوشمند:

معمولا تمام تجهیزات موتورخانه شامل بویلرها و پمپ­ها ( به جز بوستر پمپ­ها ) در دو حالت روشن و یا خاموش عمل می کنند و برای کنترل عملکرد این المان­ها در موتورخانه­‌های غیر هوشمند از تجهیزاتی مانند ترموستات استفاده می گردد. ترموستات در دمای مشخص شده توسط کاربر با یک هیسترزیس مشخص بویلرها و پمپ­ها را روشن و خاموش می­کند. باید توجه داشت که ترموستات بصورت استندالون فقط متمرکز بر دمای عملکردی مربوط به همان تجهیز است به عبارتی هر بویلر و یا پمپ در داخل موتورخانه، یک ترموستات را برای کنترل عملکرد خود دارا است و هیچ فیدبکی از دمای بخش­های مختلف موتورخانه و ساختمان، و یا نحوه عملکرد دیگر تجهیزات ندارد.

المان­های که در صورت غیر هوشمند بودن موتورخانه در فرآیند کنترل دخیل نمی­باشند شامل :

• دمای لحظه­ای محیط بیرون از ساختمان مخصوصا در ضلع شمالی ساختمان
• اختلاف لحظه­ای دمای کلکتور رفت و برگشت
• عملکرد مستقل تجهیزات موتورخانه ( عملکرد غیر متمرکز تجهیزات )
• دمای تعیین شده آب گرم مصرفی توسط کاربر در قیاس با دمای کلکتور رفت
• فیدبک برگشتی از نحوه تبادل دمایی داخل و خارج ساختمان

سیستم هوشمند موتورخانه

سیستم های هوشمند موتورخانه شامل تجهیزاتی متشکل از کنترلر و سنسورها و ماژول­های ارتباطی است که تجهیزات موتورخانه را بصورت یکپارچه و براساس دمای محیط بیرون از ساختمان و مقدار دمای آسایش مورد نیاز داخل ساختمان کنترل می­کند. به عبارتی این سیستم با استفاده از سنسورهای نصب شده در نقاط مختلف موتورخانه و همچنین سنسور محیط بیرون از ساختمان، فیدبک­های مناسب را جهت کنترل بهینه تجهیزات موتورخانه استخراج، و در راستای کاهش مصرف و استهلاک تجهیزات به کار می­گیرد. بعنوان مثال در یک روز زمستانی ممکن است دمای هوای محیط بیرون ساختمان پس از غروب آفتاب به دمای 15- برسد و دمای ظهر همان روز در حدود 10 درجه باشد این در حالیست که در موتوخانه­های غیر هوشمند عملکرد موتورخانه برای هر دو دما یکسان خواهد بود که این امر در کنار عدم ایجاد دمای آسایش در داخل ساختمان باعث سوء مصرف در انرژی خواهد بود در مقابل سیستم کنترل هوشمند موتورخانه، عکس­العمل خود را در طول روز برای دما­های مختلف خواهد داشت.


نسل­های مختلف سیستم هوشمند موتورخانه:

     طراحی و ساخت سیستم­های کنترل هوشمند موتورخانه در ایران از سال 1382 آغاز گردیده و هر ساله شاهد پیشرفت و بروز شدن این سیستم­ها در کشور هستیم. بطور کلی این سیستم­ها را با توجه به امکانات و تکنولوژی طراحی جهت درک بیشتر در چهار نسل دسته بندی کرده­ایم :

نسل اول:

• تولید از سال 1382 در ایران
• کنترل دمای بویلر ها فقط بر اساس دمای محیط بیرون ساختمان بصورت خطی

( اختلاف دمای کلکتورها به عنوان یک المان مهم تاثیری در عملکرد سیستم ندارد )

• کنترل دمای پمپ های سیرکلاسیون وابسته به عملکرد بویلر ها

( دمای عملکرد پمپ­ها بصورت خطی وابسته به دمای عملکرد بویلرها می­باشد )

• استفاده از 3 سنسور

( کلکتور رفت، محیط بیرون از ساختمان، رفت آب گرم مصرفی )

• استفاده از سنسور های آنالوگ

( نویزپذیری بسیار زیاد در طول­های بیش از 30 متر )

• عدم وجود سیستم مانیتورینگ ( پایش )

نسل دوم:

• تولید از سال 1390 در ایران
• کنترل دمای بویلر ها فقط بر اساس دمای محیط بیرون ساختمان و مقدار نیاز داخل ساختمان

( تاثیر اختلاف دمای کلکتور رفت به کلکتور برگشت در تعیین دمای بهینه بویلرها )

• کنترل دمای پمپ های سیرکلاسیون بصورت غیر خطی

( عدم وابستگی عملکرد پمپ­ها به دمای بهینه بویلر ها )

• استفاده از 5 سنسور

(کلکتور رفت، کلکتور برگشت، محیط بیرون از ساختمان، رفت آب گرم مصرفی، برگشت آبگرم مصرفی )

• استفاده از سنسور های دیجیتال
• عدم وجود سیستم مانیتورینگ ( پایش )

سیستم کنترل هوشمند موتورخانه مدل FCM3256-02 تولیدی این شرکت، که توضیحات آن از این لینک قابل دسترس می­باشد نیز زیر مجموعه دسته نسل دوم می باشد.

نسل سوم:

• تولید از سال 1393 در ایران
• کنترل دمای بویلر ها بر اساس دمای محیط بیرون ساختمان و مقدار نیاز داخل ساختمان
• کنترل دمای پمپ های سیرکلاسیون بصورت غیر خطی
• استفاده از 5 سنسور
• استفاده از سنسور های دیجیتال
• سیستم مانیتورینگ شبکه داخلی
• امکان کنترل داخلی شبکه
• عدم امکان کنترل و مانیتورینگ موتورخانه های یک مجموعه در بستر یک سامانه متمرکز
• عدم پشتیبانی شبکه ابری ( IOT )

نسل چهارم:

• تولید از سال 1398 در ایران
• کنترل دمای بویلر ها بر اساس دمای محیط بیرون ساختمان و مقدار نیاز داخل ساختمان
• کنترل دمای پمپ های سیرکلاسیون بصورت غیر خطی ( عدم وابستگی به دمای بویلر )
• استفاده از 5 سنسور
• استفاده از سنسور های دیجیتال
• انتقال دیتای سنسور با پروتکل های استاندارد مانند Modbus ، LORA و …
• سیستم مانیتورینگ ابری IOT
• پشتیبانی از صنعت نسل چهارم IIOT
• امکان کنترل و مانیتورینگ و گزارش گیری تعداد نامحدود موتورخانه در بستر یک سامانه متمرکز

سیستم کنترل هوشمند موتورخانه مدل FCM3256-01  و  FCH3256-01 تولیدی این شرکت، که توضیحات آن از این لینک قابل دسترس می­باشد نیز زیر مجموعه دسته نسل دوم می باشد.

سیستم مانیتنورینگ در تجهیزات هوشمند موتورخانه در بستر یک سامانه متمرکز تعریف می گردد. بعبارتی سیستم های مانیتورینگ در نسل چهارم موتورخانه هوشمند تعریف می گردد. جهت مطالعه بیشتر در این مورد به این لینک مراجعه فرمایید.
