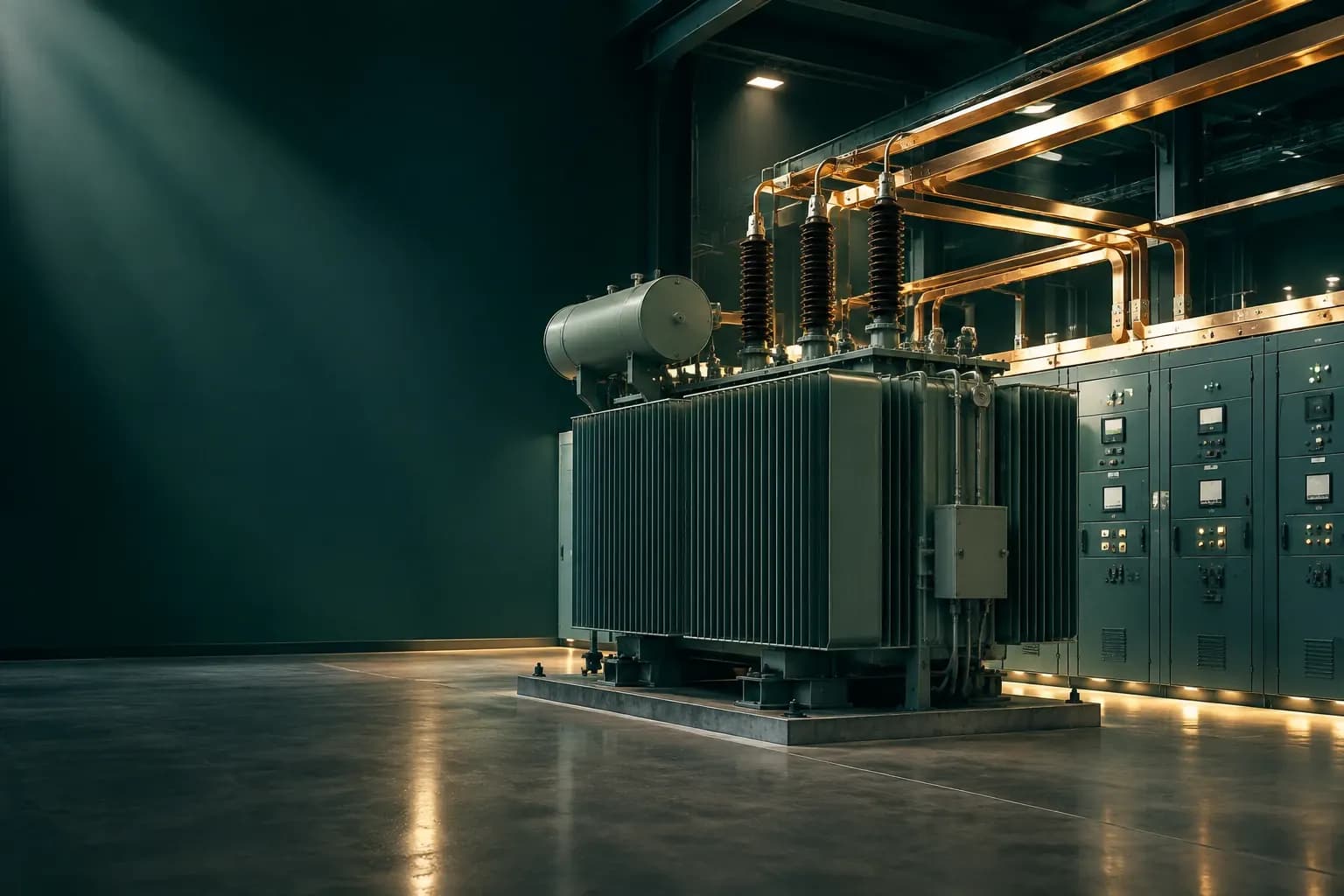

پایش ترانس و تابلو برق
دمای سیم‌پیچ و روغن ترانس، دمای اتصالات تابلو، بار فیدرها و رطوبت اتاق پست را پایش میکند تا اتصال داغ پیش از آتش‌سوزی شناسایی شود.
چرا این پایش لازم است
بیشتر آتش‌سوزی‌های تابلو برق از یک اتصال شل آغاز میشود. اتصال شل مقاومت ایجاد میکند، مقاومت گرما می‌سازد و گرما اتصال را شل‌تر میکند. این چرخه هفته‌ها ادامه می‌یابد و در تمام آن مدت تنها نشانه، چند درجه اختلاف دماست که در بازرسی چشمی دیده نمی‌شود.
عمر عایق ترانس تابع دمای سیم‌پیچ است و بارگذاری بیش از حد در روزهای گرم، سال‌ها از عمر عایق می‌کاهد. این فرسایش بهصورت خرابی ناگهانی ظاهر نمی‌شود؛ ترانس صرفاً زودتر از عمر طراحی از مدار خارج میشود.
چه چیزی اندازه‌گیری میشود
دمای روغن و سیم‌پیچ ترانس
سنسور PT100 در چاهک روغن و خروجی ۴ تا ۲۰ میلی‌آمپر مانیتور دمای سیم‌پیچ ترانس.
دمای اتصالات و شینه
سنسور دمای نقطه‌ای روی اتصالات کلیدی؛ اختلاف دمای یک فاز نسبت به دو فاز دیگر، اتصال شل را مشخص میکند.
بار فیدرها
جریان هر فیدر با ترانس جریان، بارگذاری واقعی ترانس و توزیع آن بین فیدرها را نشان میدهد.
رطوبت و نشت آب اتاق پست
رطوبت بالا مسیر تخلیهٔ الکتریکی ایجاد میکند؛ نفوذ آب به پست مقدمهٔ اتصال کوتاه است.
وضعیت رله‌های حفاظتی
کنتاکت خشک تریپ، بوخهلتس و آلارم دمای ترانس با زمان دقیق ثبت میشود.
تجهیزات پیشنهادی
همهٔ مدل‌های زیر از سبد محصول فیدار الکترونیک‌اند. ترکیب نهایی پس از بازدید یا مشاورهٔ فنی تعیین میشود.
FCD6455-01
دیتالاگر صنعتی FIDAQUIRE مدل FCD6455-01
دیتالاگر پست با ثبت رویداد، خروجی SNMP و هشدار پیامکی
مشاهدهٔ محصول ←
FBC0232-01
کارت ورودی CANopen مدل FBC0232-01
کارت CANopen برای اتصال زنجیره‌ای سنسورهای دما در تابلوها
مشاهدهٔ محصول ←
FTR0100-01
سنسور دمای PT100
سنسور PT100 برای دمای روغن ترانس
مشاهدهٔ محصول ←
FTD3070-01
سنسور دمای Spot
سنسور دمای نقطه‌ای روی اتصالات و شینه
مشاهدهٔ محصول ←
FAC0420-01
سنسور جریان ۴ تا ۲۰ میلی‌آمپر
ورودی ۴ تا ۲۰ میلی‌آمپر برای مانیتور دمای سیم‌پیچ
مشاهدهٔ محصول ←
FAC2000-03
سنسور جریان متناوب سه کانال
سنسور جریان متناوب سه‌کانال برای بار فیدرها
مشاهدهٔ محصول ←
FAV0220-03
سنسور سطح ولتاژ متناوب
سنسور سطح ولتاژ متناوب برای کیفیت ولتاژ
مشاهدهٔ محصول ←
FTA3070-01
سنسور دما و رطوبت
سنسور دما و رطوبت اتاق پست
مشاهدهٔ محصول ←
FDW0050-01
سنسور تشخیص نشت آب
سنسور نشت آب در کف اتاق پست و کانال کابل
مشاهدهٔ محصول ←
FDD0001-02
دتکتور کنتاکت خشک سه کانال
دتکتور کنتاکت خشک سه‌کانال برای تریپ، بوخهلتس و آلارم ترانس
مشاهدهٔ محصول ←قوانین هشدار و اتوماسیون
- 1
اختلاف دمای یک فاز با میانگین دو فاز دیگر بیش از حد مجاز: هشدار اتصال داغ با محل دقیق.
- 2
دمای روغن ترانس بالای آستانه هم‌زمان با بار بالا: هشدار بارگذاری بیش از حد و ثبت اثر بر عمر عایق.
- 3
رطوبت اتاق پست بالای ۷۰ درصد: روشن شدن هیتر یا رطوبت‌گیر از طریق رله.
- 4
هر تماس آب روی کابل حسگر کف پست: هشدار فوری با بالاترین اولویت.
- 5
فعال شدن هر رلهٔ حفاظتی: ثبت با زمان دقیق و ارسال هم‌زمان پیامک و ایمیل.
نتیجه برای بهره‌بردار
اتصال شل در مرحلهٔ افزایش دما شناسایی میشود، نه پس از وقوع آتش‌سوزی.
بارگذاری ترانس در برابر دما مدیریت میشود و عمر عایق حفظ می‌گردد.
ترتیب رویدادها در هر تریپ ثبت میشود و ریشه‌یابی حادثه قطعی می‌گردد.
پرسش‌های متداول
آیا این سامانه جایگزین ترموگرافی دورهای است؟
مکمل آن است. ترموگرافی یک تصویر در یک لحظه میگیرد و نقاط داغ همان بازدید را نشان میدهد. پایش پیوسته همان نقاط را بهصورت شبانهروزی پوشش میدهد و اتصالی را که در بار کم سرد است و در پیک بار گرم میشود شناسایی میکند؛ وضعیتی که بازدید دورهای در بار کم معمولاً ثبت نمیکند.
نصب سنسور روی شینهٔ برقدار چگونه انجام میشود؟
نصب سنسور تماسی روی شینه باید روی تابلوی بیبرق و توسط تیم مجاز انجام شود. برای اتصالاتی که خاموشی ممکن نیست، سنسور در فاصلهٔ ایمن روی بدنه یا نزدیک اتصال نصب میشود و روند دمایی نسبی همچنان اتصال داغ را نشان میدهد.
