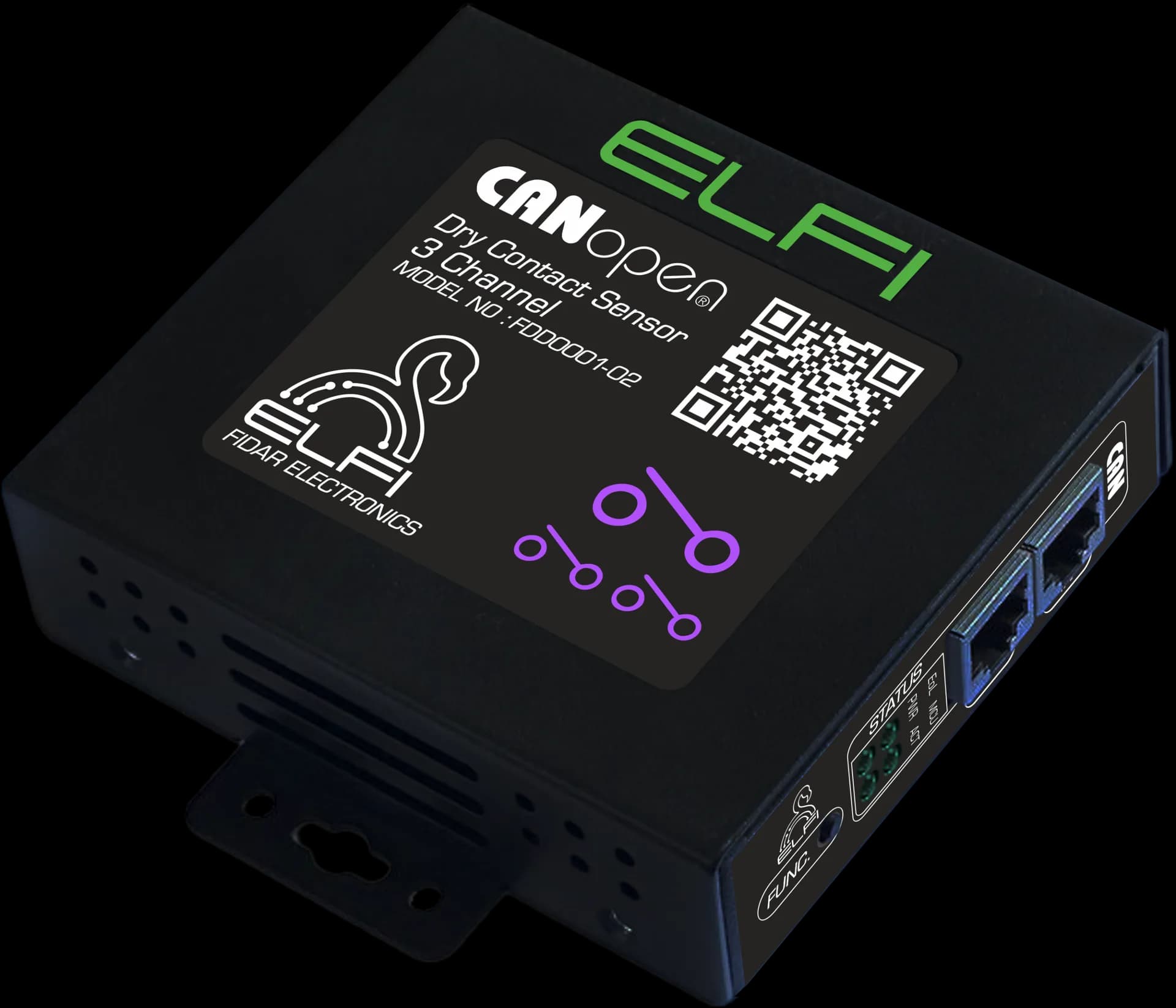

دتکتور کنتاکت خشک سه کانال CANOpen
FDD0001-02
معرفی دتکتور کنتاکت خشک سه کانال مدل FDD000-02:
دتکتور کنتاکت خشک (Dry Contact Detector) سه کانال، مدل FDD0001-02 یکی از اجزای حیاتی در سیستمهای کنترل و نظارت مدرن، بهبود ایمنی، در سیستمهای کنترل و نظارت صنعتی، امنیتی، و خودکارسازی ساختمان میباشد. این دتکتو از کنتاکت خشک استفاده میکند که به معنای نبود جریان الکتریکی مستقیم در اتصال است و فقط تغییر وضعیت باز یا بسته سوئیچها یا رلهها را تشخیص میدهد. این ویژگی آنها را برای کاربردهایی مثل سیستمهای هشدار، تجهیزات ایمنی و کنترل صنعتی ایدهآل میکند.
ویژگیهای برجستهی دتکتور کنتاکت خشک مدل FDD0001-02:
- قابلیت اتصال به انواع سنسورهای دود، گاز، PIR، مگنت درب و …: یکی از ویژگیهای اصلی دتکتور کنتاکت خشک سه کانال مدل FDD0001-02، توانایی اتصال و سازگاری با انواع مختلف سنسورها از جمله سنسورهای دود، گاز، PIR (سنسور مادون قرمز غیرفعال برای تشخیص حرکت)، و مگنت درب است. این قابلیت امکان استفاده از یک سنسور کنتاکت خشک برای نظارت و کنترل بر طیف گستردهای از تجهیزات و سیستمها را فراهم میکند. به عنوان مثال، سنسورهای دود و گاز میتوانند برای تشخیص خطرات آتشسوزی یا نشتی گاز به کار روند، در حالی که سنسورهای PIR برای تشخیص حرکت در محیطهای امنیتی و مگنت درب برای نظارت بر وضعیت دربها و پنجرهها استفاده میشوند. این تنوع در سازگاری، سنسور کنتاکت خشک را به یک ابزار چندکاره و کارآمد در سیستمهای کنترل و امنیتی تبدیل میکند.
- شناسایی وضعیت سه کانال مجزا: این دتکتور قابلیت شناسایی وضعیت سه کانال یا مدار کنتاکت خشک را بهطور همزمان دارد. این ویژگی باعث میشود که در محیطهای پیچیدهتر، چندین سوئیچ یا رله بهطور همزمان نظارت شوند.
- پشتیبانی از سیستمهای هشدار و کنترل: با استفاده از خروجی دیجیتال، این دتکتور میتواند مستقیماً به سیستمهای هشدار و کنترل متصل شود، بهطوریکه هرگونه تغییر در وضعیت سوئیچها یا کنتاکتها بهسرعت تشخیص داده میشود.
- صرفهجویی در هزینه و زمان: به دلیل طراحی سهکاناله، نیازی به استفاده از چندین دتکتور برای نظارت بر سیستمهای مختلف نیست که باعث کاهش هزینههای سختافزاری و نصب میشود.
- قابلیت اتصال به شبکه CANOpen: شبکه CANOpen یکی از پروتکلهای ارتباطی پرکاربرد در صنعت بوده که برای ارتباط بین دستگاههای مختلف در سیستمهای اتوماسیون و کنترل صنعتی استفاده میشود. قابلیت اتصال دتکتور کنتاکت خشک به شبکه CANOpen، امکان ادغام آن را با سایر تجهیزات و سنسورها در یک شبکه صنعتی فراهم میکند. این ویژگی به کاربر اجازه میدهد تا اطلاعات را به صورت یکپارچه از دستگاههای مختلف دریافت کند و کنترل بیشتری بر فرآیندها و سیستمهای خود داشته باشد. استفاده از CANOpen همچنین امکان گسترش سیستم و افزودن دستگاههای جدید را به راحتی فراهم میکند.
- سازگار با کارت CANOpen مدل FBC0232-01: دتکتور کنتاکت خشک با کارت CANOpen مدل FBC0232-01 سازگاری کامل دارد. این کارت یکی از ابزارهای کلیدی برای پیادهسازی ارتباطات CANOpen در سیستمهای صنعتی است و به عنوان یک رابط میان سنسور و شبکه CANOpen عمل میکند. سازگاری با این کارت به معنای این است که دتکتور کنتاکت خشک میتواند به راحتی به سیستمهای مبتنی بر CANOpen متصل شود و دادههای خود را به شبکه منتقل کند. این سازگاری باعث میشود که نصب و راهاندازی سیستمها سریعتر و سادهتر انجام شود و همچنین تضمین میکند که دستگاهها با یکدیگر به خوبی کار میکنند.
- پاسخ سریع: یکی دیگر از ویژگیهای کلیدی سنسور کنتاکت خشک، سرعت پاسخگویی بالا به تغییرات در محیط است. این ویژگی به معنای آن است که دتکتور در کسری از ثانیه میتواند به تغییر وضعیت مانند باز یا بسته شدن یک مدار الکتریکی واکنش نشان دهد. این سرعت بالا در تشخیص و پاسخ به تغییرات، برای کاربردهایی که نیاز به نظارت دقیق و لحظهای دارند، از اهمیت ویژهای برخوردار است. به عنوان مثال، در سیستمهای امنیتی، سرعت واکنش سریع به نفوذ یا ورود غیرمجاز، میتواند تفاوت بزرگی در جلوگیری از بروز حوادث ایجاد کند.
- عدم نیاز به منبع تغذیه: این ابزار بدون نیاز به ولتاژ یا جریان الکتریکی اضافی کار میکند. به عبارت دیگر، خود دتکتور هیچ انرژی الکتریکی مصرف نمیکند و به راحتی در محیطهای مختلف قابل استفاده است.
- سازگاری بالا: دتکتور کنتاکت خشک با اکثر تجهیزات الکتریکی و الکترونیکی سازگار است، چرا که تنها به بستن یا باز کردن مدار الکتریکی مرتبط است و ولتاژ خاصی از آن عبور نمیکند.
- کاربرد گسترده: این سنسورها در سیستمهای مختلف از جمله سیستمهای اعلام حریق، امنیتی، کنترل دسترسی، HVAC، و تجهیزات اتوماسیون صنعتی استفاده میشوند.
کاربردهای دتکتور کنتاکت خشک:
- زیرساختهای حساس: در زیرساختهای حساس مانند مراکز داده و سیستمهای مخابراتی، استفاده از دتکتورهای کنتاکت خشک برای نظارت بر وضعیت تجهیزات ضروری است تا از وقوع هرگونه خطا و اختلال جلوگیری شود.
- سیستمهای امنیتی و اعلام حریق: دتکتورهای کنتاکت خشک به عنوان ورودی برای تشخیص باز و بسته بودن دربها، پنجرهها و سایر نقاط حساس استفاده میشوند. دتکتور کنتاکت خشک در صورت بروز هرگونه تغییر وضعیت، سیگنال لازم را به سیستم کنترل مرکزی ارسال میکند.
- سیستمهای کنترل دسترسی: در کنترل دسترسی به ساختمانها، از این دتکتورها برای نظارت بر وضعیت دربها و سایر نقاط ورود استفاده میشود.
- اتوماسیون صنعتی: در صنایع مختلف، از دتکتورهای کنتاکت خشک برای مانیتورینگ و کنترل تجهیزات مکانیکی و الکتریکی استفاده میشود. این دستگاهها میتوانند برای فعال یا غیرفعال کردن موتورها، پمپها، و سایر تجهیزات به کار روند.
- سیستمهای HVAC: در سیستمهای گرمایش، تهویه و تهویه مطبوع (HVAC)، دتکتورهای کنتاکت خشک به عنوان بخشی از سیستم کنترل، برای نظارت بر وضعیت دریچهها، فنها و سایر اجزاء مورد استفاده قرار میگیرند.
چرا سنسور کنتاکت خشک الکتریک فیدار؟
انتخاب دتکتور کنتاکت خشک سه کانال مدل FDD0001-02 به معنای انتخاب کیفیت، عملکرد بالا و پشتیبانی مستمر است. با انتخاب الکترونیک فیدار، شما به یک راهحل مطمئن و کارآمد دست پیدا میکنید که نیازهای متنوع سیستمهای کنترل، نظارت و اتوماسیون شما را برآورده میکند.
سفارش و اطلاعات بیشتر:
برای دریافت اطلاعات بیشتر و خرید دتکتور کنتاکت خشک سه کانال مدل FDD0001-02، با ما تماس بگیرید.
تلفن تماس: ۹۱۳۰۸۵۱۵-۰۲۱
Product Name
|
FDD0001-02
|
---|---|
Dimensions
|
Height 3 cm, Depth 12 cm, Width 10.5 cm
|
Weight
|
0.3 kg
|
Operating temperature
|
-10 to 45 °C
|
Storage temperature
|
-20 to 60 °C
|
Operating humidity
|
0 to 60%, non-condensing
|
Warranty
|
2 years
|
Mount
|
2 Wall-mount holes
|
Input
|
Dry Contact
|
Number of Inputs
|
3 inputs
|
Output
|
RJ45 CANopen bus
|
دفترچه راهنمای دتکتور کنتاکت خشک سه کانال مدل FDD0001-02 | |
FDD0001-02-Usermanual-FA | FDD0001-01-Usermanual-EN |
کنتاکت خشک چیست و در کجا استفاده میشود؟
کنتاکت خشک نوعی رابط الکتریکی است که بهطور مستقیم هیچ ولتاژ یا جریانی را تامین نمیکند. این کنتاکت برای انتقال وضعیت (باز یا بسته) در سیستمهای کنترلی مانند PLC، سیستمهای هشدار، و تابلو برقهای صنعتی استفاده میشود.
آیا کنتاکت خشک نیاز به تغذیه خارجی دارد؟
خیر، خود کنتاکت خشک نیازی به تغذیه ندارد. اما مداری که وضعیت کنتاکت را میخواند (مانند کنترلر) به منبع تغذیه نیاز دارد.
آیا میتوان از کنتاکت خشک برای ارسال سیگنال آنالوگ استفاده کرد؟
خیر، کنتاکت خشک فقط برای ارسال سیگنال دیجیتال (باز یا بسته) مناسب است.
آیا کنتاکت خشک نیاز به نگهداری دارد؟
بله، برای افزایش عمر و عملکرد بهتر:
- اتصالات را بهطور دورهای بررسی کنید.
- از گردوغبار یا زنگزدگی محافظت کنید.
- در صورت فرسودگی مکانیکی، آن را تعویض کنید.
آیا کنتاکت خشک قابلیت تحمل جریان بالا را دارد؟
خیر، کنتاکت خشک برای جریانهای کوچک (معمولاً کمتر از 1 آمپر) طراحی شده است. برای بارهای بالا از رله یا تجهیزات واسطه استفاده کنید.
آیا کنتاکت خشک سه کاناله میتواند به رله متصل شود؟
بله، هر کانال کنتاکت خشک میتواند به یک رله متصل شود تا دستگاههای پرقدرت یا بارهای بالا را کنترل کند.
چه مشکلاتی ممکن است در کنتاکت خشک سه کاناله رخ دهد؟
- شل شدن اتصالات.
- نویز الکتریکی در محیطهای صنعتی.
- خرابی مکانیکی در کنتاکتها.
- اشتباه در سیمکشی کانالها.
آیا این سنسور به کالیبراسیون نیاز دارد؟
بله، برای اطمینان از دقت بالا، این سنسورها ممکن است نیاز به کالیبراسیون اولیه داشته باشند. برخی مدلها امکان کالیبراسیون جداگانه برای هر کانال را فراهم میکنند.
چگونه از نویز در عملکرد کنتاکت خشک جلوگیری کنم؟
- از کابلهای شیلددار استفاده کنید.
- اتصالات را محکم کنید.
- از فیلترهای نویز یا ایزولاتورهای سیگنال در سیستم استفاده کنید.
آیا کنتاکت خشک میتواند به پروتکل CANopen متصل شود؟
بله، میتوانید با استفاده از یک ماژول ورودی دیجیتال که از پروتکل CANopen پشتیبانی میکند، وضعیت کنتاکت خشک را به شبکه CANopen منتقل کنید. این ماژولها سیگنال وضعیت کنتاکت را به دادههای دیجیتال در شبکه CANopen تبدیل میکنند.
آیا این سنسور با تمام کنترلرهای CanOpen سازگار است؟
بله. این سنسور با تمام تجهیزاتی که از پروتکل CANOpen استفاده میکنند را پشتیبانی میکند.
حداکثر فاصله ارتباطی سنسور چقدر است؟
در پروتکل CanOpen، فاصله ارتباطی به نرخ تبادل داده بستگی دارد:
- با نرخ 125 کیلوبیت در ثانیه: تا 500 متر
- توصیه میشود از کابلهای استاندارد با کیفیت بالا استفاده کنید.
آیا این سنسور نیاز به کالیبراسیون دارد؟
بله، توصیه میشود سنسور را در زمان نصب و سپس به صورت دورهای، بسته به شرایط محیطی، کالیبره کنید. این کار دقت عملکرد را تضمین میکند.
آیا سنسور در محیطهای صنعتی سخت قابل استفاده است؟
بله، این سنسور برای استفاده در محیطهای صنعتی طراحی شده است. برخی از ویژگیهای آن:
- مقاومت در برابر شوک و لرزش
- محافظت در برابر گرد و غبار و رطوبت
- دمای کاری گسترده (مشخصات دقیق را در دیتاشیت بررسی کنید)
چگونه مشکلات ارتباطی سنسور را عیبیابی کنم؟
- بررسی اتصالها: مطمئن شوید سیمها به درستی متصل شدهاند.
- چک کردن تنظیمات پروتکل: Node ID و Baud Rate را بررسی کنید.
آیا سنسور گارانتی دارد؟
بله، این سنسور با دو سال گارانتی ارائه میشود.
ولتاژ کاری سنسور چقدر است؟
ولتاژ کاری معمولاً بین 12 تا 24 ولت DC است. لطفاً به مشخصات دقیق در دیتاشیت مراجعه کنید.
چه دمای محیطی برای استفاده مناسب است؟
این سنسور معمولاً در دمای 20- درجه سانتیگراد تا 60+ درجه سانتیگراد به خوبی عمل میکند.
